| الاسم التجاري: | Luowave |
| رقم الطراز: | مصدر الساعة OctoClock-LW-G |
| الـ MOQ: | 1 قطعة |
| السعر: | USD |
| وقت التسليم: | البضائع الفورية أو 30 يومًا |
| شروط الدفع: | تي / ت |

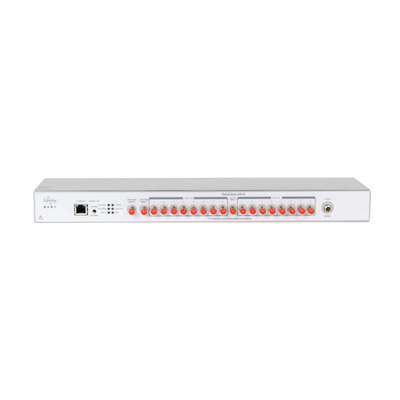

مصدر ساعة LUOWAVE OctoClock-LW-G
مصادر ساعة متكاملة 8، بما في ذلك 8 10MHz و 8 1PPS
وصف الأداء:
OctoClock-G CDA-2990 هو نظام توزيع جهاز مصدر الساعة عالي الدقة. هذا مفيد للغاية للمستخدمين الذين يرغبون في إعداد نظام متعدد القنوات ومزامنة وقت مرجعية مشتركة.مثلاً، يمكننا استخدام Octoclock-G لتنسيق USRP N210 ومزامنة مع النظام. وهذا يتيح العديد من تطبيقات المصفوفة المرحلية، مثل تشكيل شعاع، تحديد الاتجاه فائقة الدقة،مزيج من التنوعأو تصميم أجهزة MIMO.
يمكن لـ OctoClock-G CDA-2990 إنتاج 8 مذبذبين محليين 10MHz و 8 1PPS عبر مصادر GPSDO مدمجة أو خارجية. يمكن للمستخدمين تغيير هذه المصادر بحرية على اللوحة ، وفي حالة فشل ،هذه المصادر يمكن ان تتحول تلقائيا.
يعمل GPSDO كمرجع ويمكن مزامنته مع معيار توقيت GPS. وهذا يسمح للمطورين بتعديل أنظمة متعددة القنوات في غضون 50 نانوسانية.عندما لا يتم قفل GPSDo إلى قمر صناعي GPS، فإنه لا يزال يوفر إشارة 10 ميغاهرتز و 1 PPS مع دقة أفضل من 25 ppb.
ملاحظة: منفذ إيثيرنت الموضح على اللوحة الأمامية من الجهاز لا تعمل حاليا. التحديثات المستقبلية للبرمجيات ستكون فعالة.
المعلمات التقنية:
| فئة المعلمات | القيمة العددية | الوحدة | فئة المعلمات | القيمة العددية | الوحدة |
| القوة | قفل GPS دقة pps | 50 | ns | ||
| إدخال الجهد المستمر | 6-15 | V | الناتج | ||
| الاستهلاك الحالي | < 1 | أ | خروج 10 ميغاهرتز | -واحد4 | Vpp |
| المدخلات | شكل الموجة الخارجة 10 ميغاهرتز | موجة مربعة | |||
| نطاق مدخل 10 ميغاهرتز | 0-20 | dBm | عائق الخروج 10 ميغا هرتز | 50 | أوهم |
| 1 مدخل PPS | 2.5-5 | V | 1 PPS من الطاقة | 5 | V |
| معايير GPSDO | 1 PPS شكل الموجة | نبضات مستوى المنطق | |||
| هوائي GPS نشط (اختياري) | 5 | V | الخصائص الفيزيائية | ||
| لا يُغلق جهاز تحديد المواقع دقة التردد | 25 | ppb | الأبعاد (1U رف). | 10*44*5 | سم |
| دقة تردد قفل GPS | < 1 | ppb | وزن | 1.2 | كيلوغرام |
|
|
