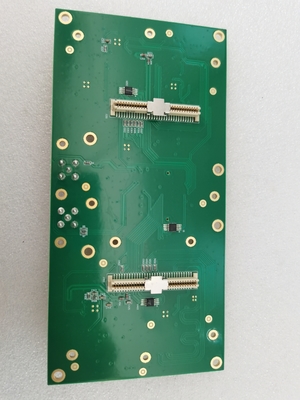

LUOWAVE RF Rx / Tx Daughterboards WBX-LW (40 ميجا هرتز ، 120 ميجا هرتز)
الخصائص الرئيسية:
1. تغطية التردد: 50 ميجا هرتز - 2.2 جيجا هرتز
2. الحد الأقصى لعرض النطاق الترددي يشمل: 40 ميجاهرتز ، 120 ميجاهرتز
3. تحتوي اللوحة التابعة لـ WBX RF على جهاز إرسال واستقبال واسع النطاق مزدوج الاتجاه يدعم ما يصل إلى 120 ميجا هرتز من عرض النطاق الترددي اللحظي
4. خدمة مجموعة واسعة من التطبيقات: السلامة العامة والاتصالات وراديو الهواة و ISM
5. سلاسل استقبال ونقل المذبذب المحلي تعمل بشكل مستقل ، مما يسمح بتشغيل تردد مزدوج
6. مرجع المذبذب المحلي هو الساعة الرئيسية من USRP ، مما يسمح بعمليات متماسكة متعددة
7. مناسبة لأجهزة USRP-LW X300 / x310
وصف وظيفي:
يوفر WBX-LW-40 جهاز إرسال واستقبال ذو نطاق ترددي عالٍ يوفر ما يصل إلى 100 ميجاوات من خرج الطاقة مع معدل ضوضاء يبلغ 5 ديسيبل.تعمل سلاسل الاستقبال والإرسال الخاصة بالمذبذب المحلي بشكل مستقل ويمكن مزامنتها مع MIMO.إنه جهاز SDR مثالي للتطبيقات التي ترغب في الوصول إلى ترددات في نطاق 50MHz-2200 MHz.تشمل التطبيقات أجهزة إرسال واستقبال WiFi و WiMAX و S-band وأجهزة إرسال واستقبال 2.4 جيجا هرتز ISM.وتشمل التطبيقات الاتصالات المتنقلة البرية ، وأجهزة الراديو البحرية والفضائية ؛محطات القاعدة المتنقلة وأجهزة الكمبيوتر وأجهزة الراديو متعددة الموجات GSM ؛رادارات متماسكة متعددة القواعد ؛شبكات الاستشعار اللاسلكية؛البث التلفزيونيوإدارة السلامة العامة.ينطبق على USRP-LW N200 و USRP-LW N210 و USRP-X310 و USRP-X300.
منتج متوافق:
اختبار WBX-LW 40M
وصف بيئة الاختبار: معدات شركة R&S مستخدمة للاختبار ، النموذج هو ZVL.معدات الاختبار هي USRP-LW X310 و WBX-LW 40M.يتم توصيل الجهازين بواسطة كابل تردد لاسلكي مباشرة.مخطط بيئة الاختبار:
مخطط اتصال اختبار جهاز الإرسال المفتوح الحلقة:
مخطط اتصال اختبار الاستلام التلقائي مغلق الحلقة:
بيانات اختبار الحلقة المفتوحة والحلقة المغلقة استنادًا إلى GNU RADIO COMPANION: مخطط كتلة اختبار GNU RADIO COMPANION:
1. إخماد الحامل واختبار رفض الصورة: التردد المركزي 70 ميجا هرتز ، تردد إشارة النطاق الأساسي 10 كيلو هرتز ، كسب 9 ديسيبل
التردد المركزي 70 ميجاهرتز ، الحد الأقصى لرسومات الإخراج الكسب:
التردد المركزي 70 ميجا هرتز ، طيف اختبار جهاز الإرسال والاستقبال ذو الحلقة المغلقة ورسومات المجال الزمني
2. بيانات اختبار الحلقة المفتوحة والحلقة المغلقة استنادًا إلى GNU RADIO COMPANION: إخماد الناقل واختبار رفض الصورة: التردد المركزي 100 ميجا هرتز ، تردد إشارة النطاق الأساسي 10 كيلو هرتز ، كسب 9 ديسيبل
التردد المركزي 100 ميجاهرتز ، إخراج الرسومات بأقصى ربح:
التردد المركزي 100 ميجا هرتز ، طيف اختبار جهاز الإرسال والاستقبال ذو الحلقة المغلقة ورسومات المجال الزمني
3. بيانات اختبار الحلقة المفتوحة والحلقة المغلقة استنادًا إلى GNU RADIO COMPANION: إخماد الموجة الحاملة واختبار رفض الصورة: التردد المركزي 400 ميجاهرتز ، تردد إشارة النطاق الأساسي 10 كيلوهرتز ، كسب 9 ديسيبل
التردد المركزي 400 ميجاهرتز ، إخراج الرسومات بأقصى ربح:
التردد المركزي 400 ميجاهرتز ، طيف اختبار جهاز الإرسال والاستقبال ذو الحلقة المغلقة ورسومات المجال الزمني
4. بيانات اختبار الحلقة المفتوحة والحلقة المغلقة استنادًا إلى GNU RADIO COMPANION: إخماد الناقل واختبار رفض الصورة: التردد المركزي 800 ميجا هرتز ، تردد إشارة النطاق الأساسي 10 كيلو هرتز ، كسب 9 ديسيبل
التردد المركزي 800 ميجا هرتز ، إخراج الرسومات بأقصى ربح:
التردد المركزي 800 ميجا هرتز ، طيف اختبار جهاز الإرسال والاستقبال ذو الحلقة المغلقة ورسومات المجال الزمني
5. بيانات اختبار الحلقة المفتوحة والحلقة المغلقة استنادًا إلى GNU RADIO COMPANION: إخماد الحامل واختبار رفض الصورة: التردد المركزي 1 جيجاهرتز ، تردد إشارة النطاق الأساسي 10 كيلو هرتز ، كسب 9 ديسيبل
التردد المركزي 1 جيجاهرتز ، إخراج الرسومات بأقصى ربح:
التردد المركزي 1 جيجاهرتز ، طيف اختبار جهاز الإرسال والاستقبال - الحلقة المغلقة ورسومات المجال الزمني
6- قياس ضوضاء الطور: التردد المركزي 1 جيجاهرتز:
