مع التقدم في الاتصالات اللاسلكية، الكشف عن الرادار، وتكنولوجيات الاستطلاع الإلكتروني،أصبح الطلب على اكتساب إشارة متزامنة متعددة القنوات حاسماً بشكل متزايدلقد طورت LUOWAVE نظام حصول على إشارة متزامنة ذو دقة عالية من 16 قناةUSRP-LW N321هذا النظام يتيح الاستحواذ المتوازي ومواءمة الوقت والتردد الدقيقة، ودعم التطبيقات الرئيسية مثل تحديد اتجاه الطيف المكاني وأنظمة MIMO.
تم بناء نظام الاكتساب المزامنة 16 قناة إشارة على LUOWAVEUSRP-LW N321منصة، تتكون من وحدات USRP-LW N321، وحدة تحكم المضيف، ومفتاح الشبكة، ومصدر ساعة OctoClock-LW-G، ومولد إشارة.

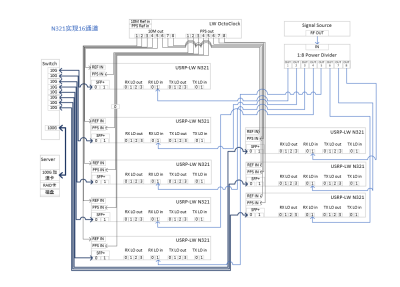

يستخدم النظام ثمانية أجهزة USRP-LW N321 (بمجموع 16 قناة) ، جميعها متصلة عبر الألياف الضوئية 10G إلى المفتاح ومزامنة بواسطة مصدر ساعة OctoClock-LW-G.مولد إشارة يوفر إشارة المذبذب المحلي (LO)يتم توزيعه عن طريق تقسيم الطاقة لضمان انسجام المراحل أفضل من 1 ° عبر جميع القنوات. خادم المضيف مع اتصال الألياف 100G يمكنه مراقبة البيانات واستحواذها في الوقت الحقيقي ،توفير بيانات إشارة متزامنة عالية الدقة لتطبيقات البحث المتقدمة مثل تحديد اتجاه الطيف المكاني بدقة عالية وتصميم نظام MIMO.
الـUSRP-LW N321تعمل كجهة متقدمة للاتصالات اللاسلكية، تغطي نطاق الترددات من 3 ميغاهرتز إلى 6 غيغاهرتز مع عرض النطاق الترددي الفوري يصل إلى 200 ميغاهرتز لكل قناة. واجهات المزامنة عالية الدقة،دعم الهندسة المعمارية الموزعة، والمرونة القابلة للبرمجة تجعلها مثالية لأنظمة الاكتساب المتزامن متعددة القنوات.

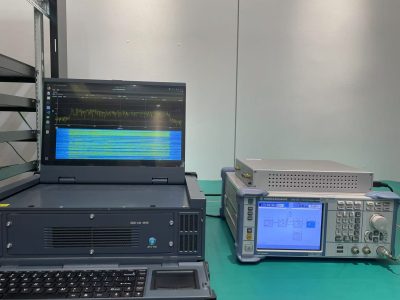

يوصى بخادم عالي الأداء مجهز ببطاقة تسريع 100G لمعالجة إشارات النطاق الأساسي في الوقت الحقيقي ونقل البيانات عالية السرعة.ضمان دعم قوي لنماذج النظام المعقدة والتحقق من المصداقية النظريةفي هذا النظام، نستخدم SDR-LW 4940 كمراقب المضيف.
يوفر مراجع 10 ميغاهرتز و PPS لمزامنة جميع وحدات USRP-LW N321 ، مما يضمن توقيت دقيق ومواءمة الزناد.
يتم توليد إشارة LO الخارجية وتقسيمها إلى ثمانية مسارات عبر قسم الطاقة ، وتغذية مدخلات LO من جميع وحدات USRP-LW N321 للحفاظ على مزامنة المراحل.
يربط الخادم وثمانية أجهزة USRP-LW N321 عبر الألياف الضوئية 10G ، في حين أن الخادم يتواصل عبر رابط ألياف 100G لنقل البيانات عالية الناتج.
يوفر OctoClock-LW-G ثمانية مخرجات ساعة 10 MHz وثمانية إشارات مزامنة PPS.
يقوم مولد إشارة عالي الاستقرار بتغذية مقسم الطاقة ذو 8 اتجاهات ، ويقدم إشارات LO إلى جميع وحدات USRP-LW N321 عبر كابلات متساوية الطول لضمان مزامنة التردد والمرحلة والوقت.
يتم نقل بيانات SDR الأمامية إلى الخادم عبر واجهات 10G SFP +.
يدعم كل USRP-LW N321 قناتين RX و TX ، متصلتين عبر كابلات RF إلى صف من الهوائيات المرتبة في تكوين محدد.
نطاق التردد: 3 ميغاهرتز 6 غيغاهرتز (غير متزامن) ، 450 ميغاهرتز 6 غيغاهرتز (متزامن)
عرض النطاق الترددي للإشارة: يصل إلى 200 ميغاهرتز (3 ديسيبل) ، معدل أخذ العينات القصوى 250 مسبس (يمكن تكوينها كعدد جزئي من العدد الصحيح للساعة الرئيسية: 200/245.76 / 250 ميغاهرتز)
القنوات: الإعداد القياسي لـ 16 قناة (يمكن توسيعه)
التخزين: 64 تيرابايت SSD (يدعم تسجيل ساعتين في 16 ch × 122.88 Msps)
مزامنة المرحلة: <1° اتساق المراحل لتطبيقات MIMO و الطيف المكاني
التصور: الرسوم الطيفية في الوقت الفعلي (حد أقصى الاحتفاظ، والمتوسط، والاستمرارية) ، مخططات الشلالات
شكل البيانات: ملفات IQ الثنائية الخام متوافقة مع أدوات MATLAB / الطرف الثالث
إعادة تشغيل: تسجيل مدته الطويلة مع إعادة تشغيل جزء انتقائي
GPSDO: نظام تحديد المواقع العالمي المدمج الخياري للتحديد الجغرافي الدقيق وتثبيت الوقت
