التشغيل المضمن لراديو Ettus N321 المضمن ببرنامج USRP

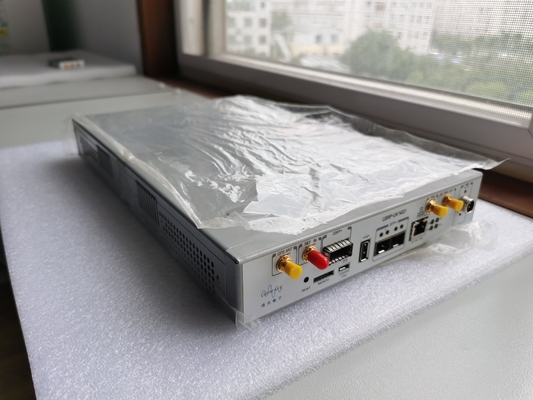

راديو معرف بالبرمجيات ، USRP-LW N321

نظرة عامة على المنتج

يعد USRP-LW N321 راديوًا محددًا عبر الشبكة يوفر الموثوقية والتسامح مع الأخطاء للنشر في الأنظمة اللاسلكية واسعة النطاق والموزعة.هذا هو SDR عالي الأداء يستخدم RF فريدًا لتوفير قناتين RX و 2 TX.توفر كل قناة ما يصل إلى 200 ميجاهرتز من عرض النطاق الترددي اللحظي وتغطي نطاق تردد ممتد من 3 ميجاهرتز إلى 6 جيجاهرتز.يستخدم معالج النطاق الأساسي Xilinx Zynq-7100 SoC لتقديم FPGA قابل للبرمجة للمستخدم الكبير للمعالجة في الوقت الفعلي ، وزمن وصول منخفض ، ووحدة المعالجة المركزية ARM ثنائية النواة للتشغيل المستقل.دعم واجهات 1 GbE و 10 GbE و Aurora عبر منفذي SFP + ومنفذ QSFP + يتيح دفق معدل الذكاء عالي الإنتاجية إلى كمبيوتر مضيف أو معالج مساعد FPGA.

الخصائص الرئيسية

سمات

• نشر موثوق به ومتسامح مع الأخطاء
• القدرة على الإدارة عن بعد
• التشغيل المستقل (المضمّن) أو المستند إلى المضيف (دفق الشبكة)
• متكاملة ومجمعة بالكامل (لا يدعم USRP N321 بطاقات ابنة قابلة للتبديل)
• نطاق تردد ممتد من 3 ميجا هرتز إلى 6 جيجا هرتز
• ما يصل إلى 200 ميغا هرتز من عرض النطاق الترددي الفوري لكل قناة
• 2 RX ، 2TX في عامل شكل نصف عريض RU
• مصرف مرشح RX ، TX
• 14 بت ADC ، 16 بت DAC
• معدلات الساعة الرئيسية: 200 ، 245.76 ، و 250 مللي ثانية / ثانية
• شركة Xilinx Zynq-7100 SoC
  • وحدة المعالجة المركزية ثنائية النواة ARM Cortex-A9800 ميجا هرتز
• منفذ QSFP + واحد
• منفذا SFP + (1 جيجابت إيثرنت ، 10 جيجابت إيثرنت ، أورورا
• منفذ RJ45 (1 جيجابت)
• مرجع الساعة
• مرجع وقت PPS
• منافذ الإدخال RX و TX LO الخارجية
• ارنب ابيض
• المدمج في GPSDO
• 1 منفذ مضيف USB من النوع A
• 1 منفذ micro-USB (وحدة تحكم تسلسلية ، JTAG)
• الوحدة النمطية للنظام الأساسي الموثوق به v1.2
• مؤقت جهاز المراقبة
•

المؤشر الفني:
