| الاسم التجاري: | Luowave |
| رقم الطراز: | USRP-LW X310 |
| الـ MOQ: | قطعة واحدة |
| السعر: | $10,500.00 |
| وقت التسليم: | البضائع الفورية أو 30 يومًا |
| شروط الدفع: | T/T |

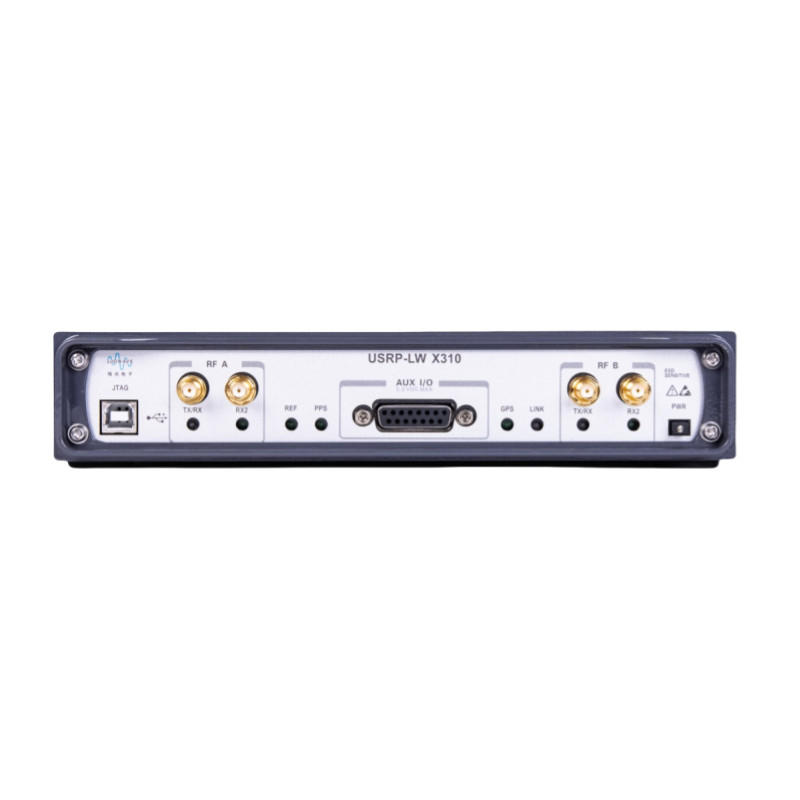

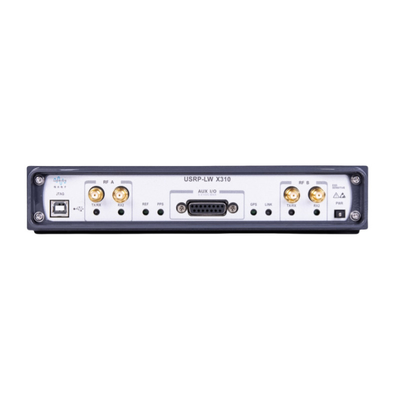

USRP-LW X310 هو نظام راديو متقدم يتم تحديده برمجيًا (SDR) مصمم للبحث في الاتصالات اللاسلكية المتطورة. يحتوي على جهاز Xilinx Kintex-7 410T FPGA كوحدة معالجة مركزية ،تمكين معالجة الإشارة عالية السرعة والتكامل السلس مع مكونات RFوحدات الذاكرة وواجهات المضيف
تشمل الوظائف الرئيسية التحويل الرقمي إلى أسفل (DDC) ، التحويل الرقمي إلى أعلى (DUC) ، وتعديل التردد الدقيق ، وكلها مدعومة من قبل إطار البرمجيات UHD.يمكن للمهندسين الاستفادة من موارد معالجة FPGA القوية جنبا إلى جنب مع مجموعة أدوات RFNoC (RF Network-on-Chip) لتطوير حلول DSP متخصصة لتطبيقات لاسلكية متنوعة.
راديو غنو
ماتلاب
LabView
UHD
| مدخلات الجهد المتردد | 12 فولت | العاكسة في شريط جانب واحد / رفض LO (مع المزدوج مع UBX-LW 160) |
-35/50dBc |
| استهلاك الطاقة | 45 واط | ضوضاء المرحلة 1GHz@10KHz | -108 ديسيبيك/هرتز |
| معدل أخذ العينات (أقصى) | 200 MSps | 3ضوضاء المرحلة 6GHz@10KHz | -102 ديسيبيك/هرتز |
| قرار ADC | 14 بت | طاقة الخروج 1GHz | 20dBm |
| معدل أخذ العينات DAC | 800 MSps | 2قوة الخروج 4 جيجا هرتز | 20dBm |
| قرار لجنة التحكم في المعلومات | 16 بت | 5قوة الخروج.8 غيغاهرتز | 7dBm |
| الحد الأقصى للانتقال | 200 MSps | الدولية الثالثة | 0dB |
| معدل مع المضيف (16b) | |||
| دقة المذبذب المحلي | 2.5ppm | رقم الضوضاء | 8dB |
| دقة GPSDO المفتوحة | 20ppb | الوزن | 2.5 كجم |
| الحجم | 29*22.5*4.5 سم |
يوفر USRP-LW X310 مجموعة متنوعة من واجهات عالية السرعة للاختيار. اعتماداً على سيناريوهات التطبيق المختلفة ، مثل تلك التي تتطلب عرض النطاق الترددي الموسع وفترة تأخير منخفضة ، يمكن أن يتم استخدامها في جميع أنحاء العالم.أو معالجة متعددة العقد، وما إلى ذلك، فإنه يوفر خيارات واجهة متنوعة.
يقدم جهاز Kintex 7-410T FPGA مزايا بارمترية كبيرة، مما يوفر قيمة كبيرة لأدائه. أولاً، يحتوي على 406,720 خلية منطقية و 1,600 شرائح DSP،توفير قدرات معالجة إشارات قوية للتعامل بكفاءة مع خوارزميات الاتصالات المعقدة (مثل OFDM و MIMO)، مما يجعله مناسبًا لتطبيقات عرض النطاق الترددي العالي. ثانياً ، 16 جهاز استقبال عالي السرعة عند 12.5 جيجابايت في الثانية يدعم نقل البيانات متعدد القنوات عالية الصلبة ،تلبية متطلبات معالجة الإشارات في الوقت الحقيقي.
قائمة التعبئة
| المبلغ | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (وحدة) | USRP-LW B205 (المجلس) |
| الصورة |
|
|
|
|
|
|
|
|
| نطاق التردد | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70 ميغاهرتز-6 جيه هرتز | |||
| لوحة الاصطناعات | دعم اثنين من المجموعات | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | دعم واحدة من المجلسات | غير مدعوم | |||
| أقصى عرض النطاق الترددي | 160 ميغاهرتز لكل منها | 200 ميغاهرتز لكل | 100 ميغاهرتز لكل منهما |
عرض 8 بتات:80 ميغاهرتز عرض 16 بت:25 ميغاهرتز |
56 ميغاهرتز لكل | |||
| القنوات لا | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| إد.سي. / دي.إس. |
أجهزة التحكم في المعلومات: ADS62P48 أجهزة الكمبيوتر: AD9146 |
أدوات التشغيل: AD9695B أجهزة تحكم:DAC37J82 |
AD9371
|
أدوات:ADS62P42
|
AD9361 إدسي: 12-بيت 61.44MS/s DACs:12-بيت 61.44MS/s |
AD9364 إدسي: 12 نقطة 61.44MS/s DACs:12位61.44MS/s |
||
| نموذج FPGA | (زيلينكس كينتكس-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | (زيلينكس سبارتان) XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | (زيلينكس سبارتان 6 XC6SLX150) | (زيلينكس XC7AT200) | زيلينكس أرتكس 7 |
| واجهة البيانات | جيج الميناءبوابة 10GbE،
PCIE x4
|
جيج الميناءبوابة 10GbE،
QSFP ((2*10G)
,A-USB,
ميكرو أمريكي
|
جيج الميناءبوابة 10GbE،
A-USB، ميكرو USB
|
منفذ إيثرنت جيجابيت | منفذ إيثيرنت، USB2.0 | USB30 | ||
| الحجم (ملم) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| سعر الوحدة | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
| المبلغ | الوصف | الصورة |
| طائرات LFRX/LFTX-LW | نطاق التردد 0-30MHz، 30MHz BW |
|
| WBX-LW 40/120 | نطاق التردد 50 ميغا هرتز-2.2 غيغاهرتز، 40 ميغا هرتز/120 ميغا هرتز BW |
|
| SBX-LW 40/120 | نطاق تردد 400 ميغاهرتز - 4.4 غيغاهرتز، 40 ميغاهرتز / 120 ميغاهرتز BW |
|
| الـ UBX-LW 40/60 | نطاق التردد 10 ميغاهرتز - 6 ميغاهرتز، 40 ميغاهرتز/160 ميغاهرتز BW |
|
| TwinRX-LW | نطاق التردد 10MHz-6GHz، 80MHz BW |
|
