| الاسم التجاري: | Luowave |
| رقم الطراز: | X310 |
| الـ MOQ: | 1 قطعة |
| السعر: | USD |
| وقت التسليم: | البضائع الفورية أو 30 يومًا |
| شروط الدفع: | تي / ت |
راديو معرف بالبرمجيات ، USRP-LW X310 ، متوافق مع ETTUS USRP X310
نظرة عامة على المنتج
USRP-LW X310 عبارة عن منصة لاسلكية عالية الأداء وقابلة للتطوير ومحددة بالبرمجيات (SDR) لتصميم ونشر الجيل التالي من أنظمة الاتصالات اللاسلكية.تجمع بنية الأجهزة بين فتحتين للوحة الأم ذات عرض النطاق الترددي الممتد تغطي DC - 6 جيجاهرتز مع ما يصل إلى 120 ميجاهرتز من النطاق الترددي الأساسي ، وخيارات متعددة للواجهة عالية السرعة (PCIe ، و 10 جيجاهرتز مزدوج ، و 1 جيجاهرتز مزدوج) ، و Kintex كبير قابل للبرمجة بواسطة المستخدم- 7 FPGA في سطح مكتب مناسب أو عامل شكل نصف عريض 1U قابل للتركيب على الرف.بالإضافة إلى توفير أفضل أداء للأجهزة في فئتها ، توفر بنية البرامج مفتوحة المصدر لـ X310 دعمًا لبرنامج تشغيل UHD عبر الأنظمة الأساسية مما يجعلها متوافقة مع عدد كبير من أطر التطوير المدعومة والبنى المرجعية والمشاريع مفتوحة المصدر.
| أنظمة التشغيل |
لينكس شبابيك |
| أطر التنمية |
Xilinx Vivado 2015.2 Design Suite |
عالية الأداء FPGA قابلة للبرمجة من قبل المستخدم
في قلب USRP X310 ، يوفر XC7K410T FPGA اتصالاً عالي السرعة بين جميع المكونات الرئيسية داخل الجهاز بما في ذلك واجهات الراديو وواجهات المضيف وذاكرة DDR3.يوفر نواة FPGA الافتراضية المزودة بتقنية UHD جميع الكتل الوظيفية للتحويل الرقمي والتحويل الأعلى ، وضبط التردد الدقيق ، ووظائف DSP الأخرى التي تتيح إمكانية التبديل مع أجهزة USRP الأخرى باستخدام بنية UHD.يوفر Kintex-7 FPGA الكبير مساحة إضافية للمطورين لدمج كتل DSP المخصصة ومتوافق مع عدد كبير من أطر التطوير المدعومة من USRP والبنى المرجعية والمشاريع مفتوحة المصدر.
| USRP N210 | USRP X300 | USRP X310 | |
| FPGA | Spartan3 XC3SD3400A | Kintex 7-325T | Kintex 7 -410T |
| الخلايا المنطقية | 53 كيلو | 328 ك | 406 ك |
| ذاكرة | 2،268 كيلو بايت | 16،020 كيلو بايت | 28620 كيلو بايت |
| المضاعفات | 126 | 840 | 1540 |
| معدل ساعة | 100 ميغا هيرتز | 200 ميغا هيرتز | 200 ميغا هيرتز |
| عرض النطاق الترددي المتدفق لكل قناة (16 بت) | 25 مللي ثانية / ثانية | 200 مللي ثانية / ثانية | 200 مللي ثانية / ثانية |
خيارات متعددة للواجهة عالية السرعة
يوفر USRP X310 خيارات متعددة للواجهة.من خارج الصندوق ، توفر 1 GigE طريقة ملائمة للبدء.بالنسبة لعرض النطاق الترددي الممتد وتطبيقات زمن الوصول المنخفض مثل أبحاث PHY / MAC ، يوفر PCIe x4 ناقلًا فعالاً للتشغيل الحتمي.يمكن تقديم التطبيقات التي تستخدم مسجلات الشبكة أو عقد معالجة متعددة بشكل أفضل من خلال خيار واجهة 10 GigE.
رسم تخطيطى
أداء مفصل:
المعايير الفنية:
ملخص المنتج:
يوفر USRP-LW X310 مجموعة متنوعة من الواجهات عالية السرعة للاختيار من بينها.على لوحة الصندوق ، يعد منفذ Gigabit Ethernet أسهل طريقة للاتصال.بالنسبة للتطبيقات ذات النطاق الترددي الممتد والكمون المنخفض ، مثل أبحاث PHY / MAC ، يوفر LW X310 واجهة ناقل فعالة PCIe x4 لهذه العملية الحتمية.عندما يستخدم التطبيق سجلات الشبكة أو المعالجة متعددة العقد ، فإن منافذ 10G هي الخيار الأفضل.يتضمن USRP-LW X310 العديد من الميزات الإضافية التي ستساعد في بعض التطبيقات اللاسلكية الأخرى.على سبيل المثال ، في تصميم FPGA ، يمكن استخدام ذاكرة DDR3 سعة 1 جيجابايت على اللوحة الأم كتخزين مؤقت للبيانات وتخزين البيانات.يوفر GPSDO الداخلي الاختياري مرجع تردد عالي الدقة عند مزامنته مع نظام GPS مع تأخير مزامنة أقل من 50ns.يسمح للمستخدم بالتحكم في المكونات الخارجية مثل مكبرات الصوت والمفاتيح من خلال واجهة GPIO ، ويدعم المدخلات مثل مشغلات الأحداث ، ويراقب إشارات التصحيح.يشتمل USRP-LW X310 أيضًا على محول JTAG داخلي يسمح للمطورين بتحميل وتصحيح صور FPGA الجديدة بسهولة.
بيئة تطوير النظام:
مقارنة الأداء بين سلسلة Networked وسلسلة X FPGA:

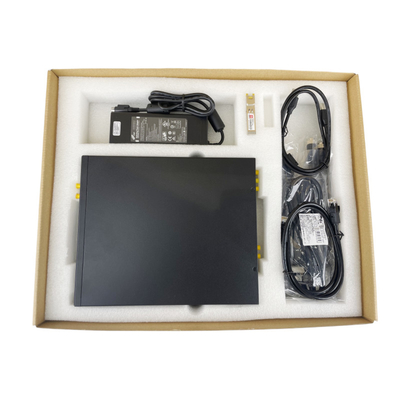

المدرجة في هذه المعدات:
1. USRP-LW X310
2. منفذ شبكة جيجابت
3. محول SFP + جيجابت
4. امدادات الطاقة
5. كابل USB2.0JTAG
6. أربعة كابلات حاجز SMA
اختبار USRP-LW X310
يمكن الاطلاع على تقرير اختبار اللوحات الأم X310 و 3 (WBX ، SBX ، UBX) في تفاصيل اللوحات الأم
|
|
| الاسم التجاري: | Luowave |
| رقم الطراز: | X310 |
| الـ MOQ: | 1 قطعة |
| السعر: | USD |
| تفاصيل التعبئة: | صندوق ورقي \ كرتون ورقي |
| شروط الدفع: | تي / ت |
راديو معرف بالبرمجيات ، USRP-LW X310 ، متوافق مع ETTUS USRP X310
نظرة عامة على المنتج
USRP-LW X310 عبارة عن منصة لاسلكية عالية الأداء وقابلة للتطوير ومحددة بالبرمجيات (SDR) لتصميم ونشر الجيل التالي من أنظمة الاتصالات اللاسلكية.تجمع بنية الأجهزة بين فتحتين للوحة الأم ذات عرض النطاق الترددي الممتد تغطي DC - 6 جيجاهرتز مع ما يصل إلى 120 ميجاهرتز من النطاق الترددي الأساسي ، وخيارات متعددة للواجهة عالية السرعة (PCIe ، و 10 جيجاهرتز مزدوج ، و 1 جيجاهرتز مزدوج) ، و Kintex كبير قابل للبرمجة بواسطة المستخدم- 7 FPGA في سطح مكتب مناسب أو عامل شكل نصف عريض 1U قابل للتركيب على الرف.بالإضافة إلى توفير أفضل أداء للأجهزة في فئتها ، توفر بنية البرامج مفتوحة المصدر لـ X310 دعمًا لبرنامج تشغيل UHD عبر الأنظمة الأساسية مما يجعلها متوافقة مع عدد كبير من أطر التطوير المدعومة والبنى المرجعية والمشاريع مفتوحة المصدر.
| أنظمة التشغيل |
لينكس شبابيك |
| أطر التنمية |
Xilinx Vivado 2015.2 Design Suite |
عالية الأداء FPGA قابلة للبرمجة من قبل المستخدم
في قلب USRP X310 ، يوفر XC7K410T FPGA اتصالاً عالي السرعة بين جميع المكونات الرئيسية داخل الجهاز بما في ذلك واجهات الراديو وواجهات المضيف وذاكرة DDR3.يوفر نواة FPGA الافتراضية المزودة بتقنية UHD جميع الكتل الوظيفية للتحويل الرقمي والتحويل الأعلى ، وضبط التردد الدقيق ، ووظائف DSP الأخرى التي تتيح إمكانية التبديل مع أجهزة USRP الأخرى باستخدام بنية UHD.يوفر Kintex-7 FPGA الكبير مساحة إضافية للمطورين لدمج كتل DSP المخصصة ومتوافق مع عدد كبير من أطر التطوير المدعومة من USRP والبنى المرجعية والمشاريع مفتوحة المصدر.
| USRP N210 | USRP X300 | USRP X310 | |
| FPGA | Spartan3 XC3SD3400A | Kintex 7-325T | Kintex 7 -410T |
| الخلايا المنطقية | 53 كيلو | 328 ك | 406 ك |
| ذاكرة | 2،268 كيلو بايت | 16،020 كيلو بايت | 28620 كيلو بايت |
| المضاعفات | 126 | 840 | 1540 |
| معدل ساعة | 100 ميغا هيرتز | 200 ميغا هيرتز | 200 ميغا هيرتز |
| عرض النطاق الترددي المتدفق لكل قناة (16 بت) | 25 مللي ثانية / ثانية | 200 مللي ثانية / ثانية | 200 مللي ثانية / ثانية |
خيارات متعددة للواجهة عالية السرعة
يوفر USRP X310 خيارات متعددة للواجهة.من خارج الصندوق ، توفر 1 GigE طريقة ملائمة للبدء.بالنسبة لعرض النطاق الترددي الممتد وتطبيقات زمن الوصول المنخفض مثل أبحاث PHY / MAC ، يوفر PCIe x4 ناقلًا فعالاً للتشغيل الحتمي.يمكن تقديم التطبيقات التي تستخدم مسجلات الشبكة أو عقد معالجة متعددة بشكل أفضل من خلال خيار واجهة 10 GigE.
رسم تخطيطى
أداء مفصل:
المعايير الفنية:
ملخص المنتج:
يوفر USRP-LW X310 مجموعة متنوعة من الواجهات عالية السرعة للاختيار من بينها.على لوحة الصندوق ، يعد منفذ Gigabit Ethernet أسهل طريقة للاتصال.بالنسبة للتطبيقات ذات النطاق الترددي الممتد والكمون المنخفض ، مثل أبحاث PHY / MAC ، يوفر LW X310 واجهة ناقل فعالة PCIe x4 لهذه العملية الحتمية.عندما يستخدم التطبيق سجلات الشبكة أو المعالجة متعددة العقد ، فإن منافذ 10G هي الخيار الأفضل.يتضمن USRP-LW X310 العديد من الميزات الإضافية التي ستساعد في بعض التطبيقات اللاسلكية الأخرى.على سبيل المثال ، في تصميم FPGA ، يمكن استخدام ذاكرة DDR3 سعة 1 جيجابايت على اللوحة الأم كتخزين مؤقت للبيانات وتخزين البيانات.يوفر GPSDO الداخلي الاختياري مرجع تردد عالي الدقة عند مزامنته مع نظام GPS مع تأخير مزامنة أقل من 50ns.يسمح للمستخدم بالتحكم في المكونات الخارجية مثل مكبرات الصوت والمفاتيح من خلال واجهة GPIO ، ويدعم المدخلات مثل مشغلات الأحداث ، ويراقب إشارات التصحيح.يشتمل USRP-LW X310 أيضًا على محول JTAG داخلي يسمح للمطورين بتحميل وتصحيح صور FPGA الجديدة بسهولة.
بيئة تطوير النظام:
مقارنة الأداء بين سلسلة Networked وسلسلة X FPGA:
المدرجة في هذه المعدات:
1. USRP-LW X310
2. منفذ شبكة جيجابت
3. محول SFP + جيجابت
4. امدادات الطاقة
5. كابل USB2.0JTAG
6. أربعة كابلات حاجز SMA
اختبار USRP-LW X310
يمكن الاطلاع على تقرير اختبار اللوحات الأم X310 و 3 (WBX ، SBX ، UBX) في تفاصيل اللوحات الأم
