Luowave X410 PRO SDR 1MHz-7.2GHz 400MHz عرض النطاق الترددي 4 قناة

Name: Luowave X410 PRO SDR 1MHz-7.2GHz 400MHz عرض النطاق الترددي 4 قناة
Brand: Wuhan Tabebuia Technology Co., Ltd.
SKU: Luowave X410 Pro/Pro+
Price: 16.00 USD
Availability: InStock

الاسم التجاري:	Luowave
رقم الطراز:	Luowave X410 Pro/Pro+
الـ MOQ:	1
السعر:	$32,570.00 – $35,000.00

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

استقرار المرحلة:

تزامن الطور: <1 ° (لـ 410 Pro+)

قناة:

4 RX ، 4 TX في عامل شكل RU نصف عرض

نطاق التردد:

1 ميغاهيرتز إلى 7.2 جيجا هرتز نطاق التردد (قابل للضبط حتى 8 جيجا هرتز)

النطاق الترددي:

ما يصل إلى 400 ميجا هرتز من النطاق الترددي الفوري لكل قناة

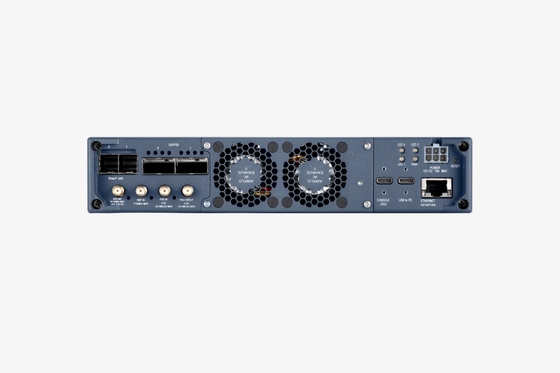

الموصل:

اثنين من المنافذ QSFP28 (10 جيجابت إيثرنت ، 100 جيجابت إيثرنت ، أورورا) ， واجهات PCIE 3 X 8 ， RJ45 (

FPGA:

Xilinx Zynq Ultrascale+ ZU48DR RFSOC

التوافق:

المصدر المفتوح (راديو GNU ، RFNOC ، UHD)

إبراز:

7.2 غيغاهرتز RF SDR,Xilinx RFSoC XCZU48DR FPGA RF SDR,عرض النطاق الترددي 400 ميغا هرتز/ساعة RF SDR

Xilinx RFSoC XCZU48DR FPGA RF SDR

400MHz bandwidth/ch RF SDR

وصف المنتج

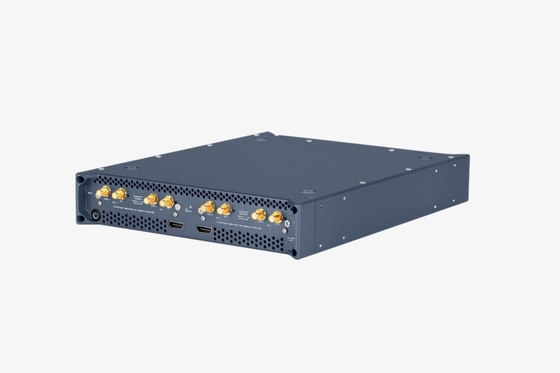

Luowave X410 PRO/PRO+ 1 MHz-7.2 GHz RF SDR

عرض النطاق الترددي 400 ميغاهرتز/Ch 4 قناة Xilinx RFSoC XCZU48DR FPGA مرحلة متماسكة < 1 ° RMS USRP جهاز راديو محدد برمجيًا

Luowave X410 PRO/PRO+ هي منصة راديو عالية الأداء محددة برمجيًا (SDR) تم تطويرها حديثًا من قبل Wuhan Luoguang Electronics.كل من نماذج PRO و PRO + تحتوي على قلب محسن مع رقاقة Xilinx XCZU48DR FPGA، وتحسين قدرات معالجة الإشارات بشكل كبير.

تحتفظ المنصة بالهندسة المعمارية المتطورة لـ Xilinx Zynq UltraScale + RFSoC ، وتدمج معالج ARM رباعي النواة و ADC 14 بت / 14 بت DAC عالي الدقة ،مع تغطية نطاق ترددي فائق الواسع من 1MHz-7.2GHz (يمكن توسيعه إلى 8GHz).

الخصائص الرئيسية

شريحة Xilinx المتقدمة XCZU48DR FPGA لمعالجة إشارات محسنة
بنية Xilinx Zynq UltraScale + RFSoC مع معالج ARM رباعي النواة
أجهزة تحكم آلية عالية الدقة 14 بت
نطاق التردد الواسع للغاية: 1MHz-7.2GHz (يمكن توسيعه إلى 8GHz)
بنية سوبر هيترودينية من مرحلتين
4-قناة الاستقبال المستقل مع عرض النطاق الترددي الفوري 400MHz لكل قناة
اتساق المرحلة الاستثنائية: < 1 ° اتساق المرحلة RMS
التصميم المبتكر لمشاركة LO (نموذج PRO +)

يحتوي Luowave X410 PRO+ على تصميم مبتكر لمشاركة LO جنبا إلى جنب مع بنية سوبر هيترودين من مرحلتين ،تمكين 4-قناة الاستقبال المستقل مع الحفاظ على عرض النطاق الترددي الفوري 400MHz لكل قناةيضمن اتساق المراحل الاستثنائي عبر قنوات متعددة ، مع اتساق المراحل أفضل من 1 ° ،مما يجعلها حلًا أليفًا للأجهزة للتطبيقات الحرجة للمرحلة مثل رادار المصفوفة المرحلية واتصالات MIMO.
