تفاصيل المنتج:
|
| تسليط الضوء: | راديو عالي السرعة محدد ببرمجيات تيار مستمر 6 فولت,DC 6V Ettus B210 SDR,واجهة Ettus B210 SDR USB |
||
|---|---|---|---|

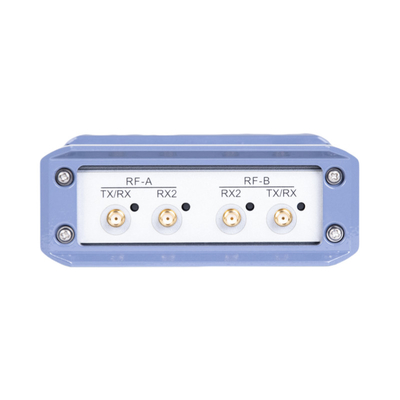

USRP-LW Universal Software Defined Radio Platform USB سلسلة واجهة USRP-LW B210
USRP-LW B210 هو جهاز راديو عالمي متكامل للغاية ثنائي الاتجاه ومُحدد بالبرمجيات مع تغطية RF من 70 ميجاهرتز إلى 6 جيجاهرتز ؛دعم اتصال USB 3.0 عالي السرعة ؛ودعم لـ UHDs مفتوحة المصدر تدعم أطر عمل متعددة قابلة للبرمجة Spartan 6XC6SLX150 FPGA مع جهاز إرسال واستقبال تحويل مباشر بنطاق أساسي متكامل للإشارة المختلطة يوفر عرضًا تردديًا يصل إلى 56 ميجا هرتز.
تشتمل مجموعة معدات USRP-LW B210 على: USRP-LW B210 واحد وكابل USB 3.0 ومجموعة واحدة من محولات الطاقة.
تستخدم الواجهة الأمامية B210 RF الدائرة المتكاملة لـ AD9361 ولديها نطاق RF من 70 ميجاهرتز إلى 6 جيجاهرتز.تدعم شريحة AD9361 التحويل المباشر لأعلى ولأسفل للجانب RF ، مما يوفر نطاقًا تردديًا يصل إلى 56 ميجاهرتز في الوقت الفعلي.يستخدم B210 سلسلتي إشارات AD9361 لتوفير قدرة MIMO متماسكة.يستخدم المضيف سلسلة من عمليات التحكم من USB 3.0 إلى شريحة FPGA Spartan6 XC6SLX150 لمعالجة الإشارات والتحكم فيها في AD9361.يستخدم B210 USB3.0 لتوفير سعة نقل قصوى تبلغ 61.44 مللي ثانية / ثانية ، باستخدام UHD's API و PC Connected ، ويمكن أن يوفر عرض نطاق ترددي في الوقت الفعلي يصل إلى 56 ميجا.
معدات راديو محددة بالبرمجيات منخفضة التكلفة
يتيح B210 مجموعة واسعة من التطبيقات ، بما في ذلك البث والهواتف المحمولة ونظام تحديد المواقع العالمي (GPS) والواي فاي و ISM FM وإشارات التلفزيون.يمكن للمستخدمين استخدام راديو جنو لتطوير بعض أجهزة الراديو بسرعة ، أو المشاركة في بعض مشروعات الراديو المعرفة ببرمجيات مفتوحة المصدر.على أجهزة USRP المختلفة ، يتيح الدعم المستند إلى UHD للمستخدمين إعادة استخدام التصميمات الحالية ، مثل تطبيقات HDSDR و OpenBTS التي تدعم نماذج متعددة لأجهزة USRP.
البيانات الفنية USRP-LW B210:
| فئة المعلمة | قيمة عددية | وحدة | فئة المعلمة | قيمة عددية | وحدة | |
| الإدخال / الإخراج | دقة GPS lockSO | <1 | جزء في البليون | |||
| مدخلات الجهد DC | ６ | الخامس | معلمات أداء الترددات اللاسلكية أحادية القناة | |||
| تحويل معلمات الوحدة | إشارة أحادية النطاق / رفض الصورة | -35/50 | ديسيبل | |||
| معدل أخذ العينات ADC (بحد أقصى | 61.44 | MS / ثانية | 3.5 جيجا هرتز | 1.0 | degRMS | |
| قرار ADC | 12 | بت | 6 جيجا هرتز | 1.5 | degRMS | |
| ADC SFDR | 78 | ديسيبل | انتاج الطاقة | > 10 | ديسيبل | |
| معدل أخذ العينات DAC | 61.44 | MS / ثانية | أدخل نقطة اعتراض من الدرجة الثالثة | -20 | ديسيبل | |
| قرار DAC | 12 | بت | الرقم الضوضاء | <8 | ديسيبل | |
| مع أقصى معدل للمضيف (16 ب). | 61.44 | MS / ثانية | الخصائص الفيزيائية | |||
| دقة الاهتزاز الموضعي | ± 2.0 | جزء في المليون | بحجم | 175 * 100 * 17 | مم | |
| لا يقفل GPS دقة TCXO | ± 75 | جزء في البليون | وزن | 0.695 | كلغ | |
