| الاسم التجاري: | Luowave |
| رقم الطراز: | USRP-LW B210 Plus |
| السعر: | $2,250.00 |

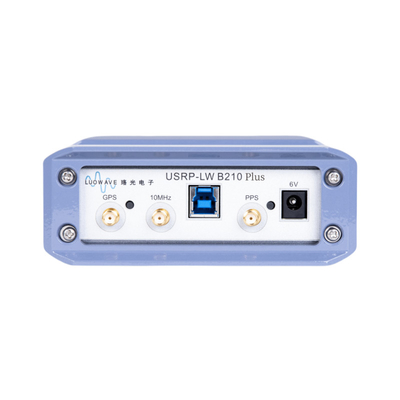

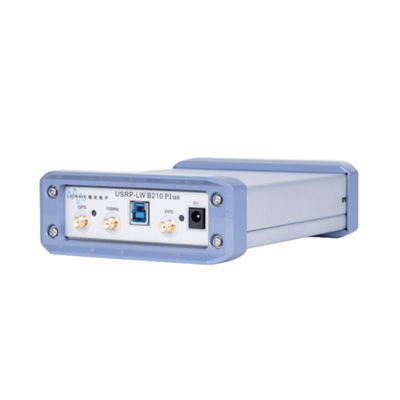

USRP-LW B210 Plus هو جهاز متكامل2T2R أجهزة لاسلكية عالمية محددة برمجيًا ذات مستوى صناعي قادرة على الاستقبال مع إطارات متعددة عبر برنامج USRP Hardware Driver (UHD) مفتوح المصدر، يحتوي على جهاز Xilinx ArtixTM 7 XC7A 200T FPGA قابل للبرمجة. مع AD9361 RF front-end ، يمكن لجهاز USRP-LW B210 Plus توفير عرض النطاق الترددي الأقصى في الوقت الحقيقي من 56 ميغا هرتز.
راديو غنو
ماتلاب
UHD
مشاهدة المختبر
المواصفات
| مدخلات الجهد المتردد | 6 فولت | تحديد GPS TCXO الدقة | < 1ppb |
| معدل أخذ العينات (أقصى) | 61.44 MSps | مرآة في شريط واحد | -40/-50dBc |
| رفض LO ((1GHz) | |||
| قرار ADC | 12 بت | ضوضاء مرحلة 1GHz | -102dBc/Hz@10KHz |
| إدارة الاتصالات السريعة | 78dBc | ضوضاء المرحلة 5GHz | -91dBc/Hz@10KHz |
| معدل أخذ العينات DAC | 61.44 MSps | الطاقة الخارجة | 16dBm |
| قرار لجنة التحكم في المعلومات | 12 بت | الدولية الثالثة | -20 ديسيبل |
| الحد الأقصى لمعدل النقل مع المضيف (16b) | 61.44 MSps | رقم الضوضاء | <8.5 ديسيبل |
| دقة المذبذب المحلي | ±2.0ppm | قم بتحديد دقة نظام تحديد المواقع (GPS) | ±75ppb |
| المعالج ((فقط للهيكل) | 17 8700 | الذاكرة ((فقط للهيكل) | 16G |
| الجهد ((فقط للهيكل) | 220 فولت | الحالية ((فقط للهيكل) | 3A MAX |
| الحجم | 0.8 كجم | الوزن | 17.9*12.7*4.8 سم |
| المبلغ | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (وحدة) | USRP-LW B205 (المجلس) |
| الصورة |
|
|
|
|
|
|
|
|
| نطاق التردد | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70 ميغاهرتز-6 جيه هرتز | |||
| لوحة الاصطناعات | دعم اثنين من المجموعات | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | دعم واحدة من المجلسات | غير مدعوم | |||
| أقصى عرض النطاق الترددي | 160 ميغاهرتز لكل منها | 200 ميغاهرتز لكل | 100 ميغاهرتز لكل منهما |
عرض 8 بتات:80 ميغاهرتز لكل عرض 16 بت:25 ميغاهرتز لكل |
56 ميغاهرتز لكل | |||
| القنوات لا | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| إد.سي. / دي.إس. |
أجهزة التحكم في المعلومات: ADS62P48 أجهزة الكمبيوتر: AD9146 |
أدوات التشغيل: AD9695B أجهزة تحكم:DAC37J82 |
AD9371
|
أدوات:ADS62P42
|
AD9361 إدسي: 12-بيت 61.44MS/s DACs:12-بيت 61.44MS/s |
AD9364 إدسي: 12 نقطة 61.44MS/s DACs:12位61.44MS/s |
||
| نموذج FPGA | (زيلينكس كينتكس-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | (زيلينكس سبارتان) XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | (زيلينكس سبارتان 6 XC6SLX150) | (زيلينكس XC7AT200) | زيلينكس أرتكس 7 |
| واجهة البيانات | جيج الميناءبوابة 10GbE،
PCIE x4
|
جيج الميناءبوابة 10GbE،
QSFP ((2*10G)
,A-USB,
ميكرو أمريكي
|
جيج الميناءبوابة 10GbE،
A-USB، ميكرو USB
|
منفذ إيثرنت جيجابيت | منفذ إيثيرنت، USB2.0 | USB30 | ||
| الحجم (ملم) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| سعر الوحدة | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
