| الاسم التجاري: | Luowave |
| رقم الطراز: | N210 |
| الـ MOQ: | 1 قطعة |
| السعر: | USD |
| وقت التسليم: | البضائع الفورية أو 30 يومًا |
| شروط الدفع: | تي / ت |

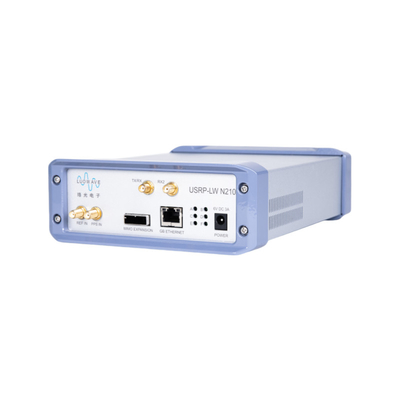

سلسلة منفذ Ethernet USRP-LW N210
يحتوي USRP-LW N210 Series USRP Software Defined Radio على عرض النطاق الترددي العالي ، وقدرات معالجة النطاق الديناميكي العالية.تم تصميم الراديو المحدد برمجيات USRP لتطبيقات الاتصالات المطالبةتتضمن الهندسة المعمارية الشاملة للمنتج Spartan3A-DSP3400 FPGA من Xilinx ، 100MSPS ADC مزدوج القنوات ،و 400MSPS A DAC مزدوج القنوات الذي ينقل البيانات إلى المعالج الرئيسي عبر Gigabit Ethernet.
يحتوي جهاز USRP-LW N210 على تصميم وحداتي يعمل على نطاق تردد من DC إلى 6GHz،في حين يمكن مزامنة سلسلة USRP-LW N210 متعددة وتشكيلها في نظام MIMO من خلال منافذ التوسيع على الجهازيوفر GPDSO Option Module ساعات مرجعية GPS مع أخطاء في نطاق 0.01 ppm لأجهزة USRP-LW N210 متعددة. ينقل USRP-LW N210 UP إلى 50MHz من نطاق النطاق الترددي الراديوي إلى المضيف.يمكن للمستخدمين تنفيذ وظائف مخصصة داخل بنية FPGA أو في الـ 32 بت RISC النواة الناعمة على اللوحة الأم.
يوفر USRP-LW N210 برمجيات FPGA الغنية بالموارد. FPGA قادرة على التعامل مع إشارات rf تصل إلى 100 ميغا هرتز في النهر وفي النهر. يمكن تحديث برنامج FPGA عبر Gigabit Ethernet.
تتضمن مجموعة المعدات USRP-LW N210: وحدة رئيسية واحدة USRP-LW N210 ، وكابلين رأس SMA ، وكابل Ethernet واحد ، ومحول طاقة واحد.
البيانات التقنية لـ USRP-LW N210:
| فئة المعلمات | القيمة العددية | الوحدة | فئة المعلمات | القيمة العددية | الوحدة |
| المدخلات/المخرجات | معايير أداء الترددات الراديوية عند الاقترانمعWBX-LW | ||||
| إدخال الجهد المستمر | 6 | V | رفض الإشارة/الصورة في شريط واحد | 35/50 | dBc |
| الحالي | 1.3 | أ | ضوضاء المرحلة (1.8GHz)) | ||
| الحالية عند تثبيت لوحة WBX الابنة | 2.3 | أ | 10كيلو هرتز | -80 | dBc/Hz |
| تحويل معايير الوحدة | 100 كيلو هرتز | -100 | dBc/Hz | ||
| معدل أخذ العينات من ADC | 100 | الدولة/الدول | 1MHz | -137 | dBc/Hz |
| قرار ADC | 14 | بعض القطع | الطاقة الخارجة | 15 | dBm |
| أ.د.سي.إس.في.آر. | 88 | dBc | أدخل نقطة اعتراض من الدرجة الثالثة | 0 | dBm |
| معدل أخذ عينات DAC | 400 | الدولة/الدول | رقم الضوضاء | 5 | ديسيبل |
| قرار DAC | 16 | بعض القطع | الخصائص الفيزيائية | ||
| DAC SFDR | 80 | dBc | درجة حرارة العمل | 0-55 | ج |
| مع الحد الأقصى لمعدل المضيف (8b/16b). | 50/25 | الدولة/الدول | الحجم | 225×165×50 | ملم |
| دقة الاهتزاز المحلي | 2.5 | ppm | وزن | 1.0 | كيلوغرام |
| تحديد GPSDO | 0.01 | ppm | |||
|
|
