| الاسم التجاري: | Luowave |
| رقم الطراز: | X310 |
| الـ MOQ: | 1 قطعة |
| السعر: | USD |
| وقت التسليم: | البضائع الفورية أو 30 يومًا |
| شروط الدفع: | تي / ت |

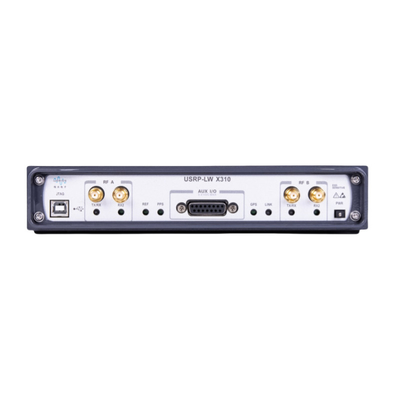

سلسلة X USRP-LW X310
يعد USRP-LW X310 منصة راديو عالية الأداء وقابلة للتطوير ومدعومة برمجيًا (SDR) لتصميم ونشر أنظمة الاتصالات اللاسلكية من الجيل التالي.
بنية أجهزة USRP-LW X310 تجمع بين فتحتين للوحات التابعة للوحات ذات النطاق الترددي الموسع مع عرض النطاق الترددي يصل إلى 160M من DC إلى 6GHz.و يحتوي على عدة واجهات عالية السرعة للاختيار من بينها (PCIe، مرافئ Gigabit/10 Gigabit Ethernet) ، بالإضافة إلى Kintex-7 FPGA الغني بالموارد وقابل للبرمجة من قبل المستخدم. بالإضافة إلى ذلك ، يستخدم USRP-LW X310 مدفع UHD متعدد المنصات مفتوح المصدر ،مع عدد كبير من أطر التنمية، معماريات مرجعية متوافقة، ومشاريع مفتوحة المصدر.
باعتبارها نواة المعالجة الرقمية لـ USRP-LW X310 ، يوفر XC7K410T FPGA اتصالًا عالي السرعة بين جميع المكونات الرئيسية. يتضمن RF front end ، واجهة المضيف ، وذاكرة DDR3.يوفر جهاز FPGA الافتراضي جميع أجهزة UHD للسيطرة على التحويل الرقمي إلى أسفل والتحويل الرقمي إلى أعلىيمكن للمستخدمين الاستفادة من المساحة الفارغة لـ Kintex-7 FPGA الغنية بالموارد ، بالإضافة إلى إطار تطوير RFNoC المدعوم من USRP ،لتطوير وتنفيذ وحدات معالجة DSP الخاصة بهم.
مجموعة المعدات USRP-LW X310 تشمل: واحدUSRP-LW X310 الوحدة الرئيسية، كابل جيجابيت، SFP + محول جيجابيت، محول طاقة، USB2.0 JTAG الكابل SMA كابل الاتصال الراديوي 4 جذر.
جدول مقارنة أداء FPGA من سلسلة Ethernet Port و X Series
| USRP-LW N210 | USRP-LW X310 | |
| FPGA | سبارتان 3XC3SD3400A | كينتكس 7 -410T |
| الخلايا المنطقية | 53 ألف | 406k |
| الذاكرة | 2268 كيلوبايت | 28،620 كيلوبايت |
| المعدات المتعددة | 126 | 1540 |
| معدل الساعة | 100 ميغاهرتز | 200 ميغاهرتز |
|
(سيرامينغ) لكل قناة ((16 بت) |
25 MS/s | 200 ميس/ثانية |
يوفر USRP-LW X310 مجموعة متنوعة من واجهات عالية السرعة للاختيار من بينها. على لوحة الجهاز ، يعد منفذ Gigabit Ethernet واحدة من أبسط الطرق الأكثر استخدامًا للاتصال.للتطبيقات ذات عرض النطاق الترددي الموسع وفترة تأخير منخفضة، مثل دراسات PHY/MAC ، يوفر X310 واجهة حافلة PCIe x4 فعالة لهذه العملية الحتمية. عندما يستخدم التطبيق تسجيل الشبكة أو معالجة متعددة العقد ،10 بوابة جيجابيت هي الخيار الأفضل.
يحتوي USRP-LW X310 على العديد من الميزات الإضافية التي ستساعد بعض التطبيقات اللاسلكية الأخرى. على سبيل المثال في تصميم FPGA،يمكن استخدام 1GB DDR3 على اللوحة الرئيسية كمخزن بيانات و تخزين البياناتيوفر GPSDO الداخلي الاختياري إشارة تردد عالية الدقة عند مزامنتها مع نظام GPS مع تأخير مزامنة أقل من 50ns.يسمح للمستخدم بالتحكم في المكونات الخارجية مثل المكبرات والمفاتيح من خلال واجهة GPIOيحتوي USRP-LW X310 أيضًا على محول JTAG داخلي يسمح للمطورين بتحميل وصحيحة صور FPGA الجديدة بسهولة.
البيانات التقنية لـ USRP-LW X310:
| فئة المعلمات | القيمة العددية | الوحدة | فئة المعلمات | القيمة العددية | الوحدة |
| المدخلات/المخرجات | معايير أداء الترددات الراديوية عند الاقترانمعSBX-LW 120 | ||||
| إدخال الجهد المستمر | 12 | V | رفض الإشارة/الصورة في شريط واحد | -35/50 | dBc |
| استهلاك الطاقة | 45 | W | ضوضاء المرحلة | ||
| تحويل معايير الوحدة | 3.5 غيغاهرتز | 1.0 | degRMS | ||
| معدل أخذ العينات من ADC (ماكس) | 200 | الدولة/الدول | 1MHz | 1.5 | degRMS |
| قرار ADC | 14 | بعض القطع | الطاقة الخارجة | >10 | dBm |
| معدل أخذ عينات DAC | 800 | الدولة/الدول | أدخل نقطة اعتراض من الدرجة الثالثة | 0 | ديسيبل |
| قرار DAC | 16 | بعض القطع | رقم الضوضاء | 8 | ديسيبل |
| مع الحد الأقصى لمعدل المضيف (16b). | 200 | الدولة/الدول | الخصائص الفيزيائية | ||
| دقة الاهتزاز المحلي | 2.5 | ppm | درجة حرارة العمل | 0-55 | ج |
| دقة GPSDO غير مقفلة | 20 | ppb | الحجم | 290×225×50 | ملم |
| الوزن (2 أوراق SBX-LW 120). | 1.8 | كيلوغرام | |||
|
|
