منصة الراديو العالمية المحددة برمجيات،USRP-LW 2940

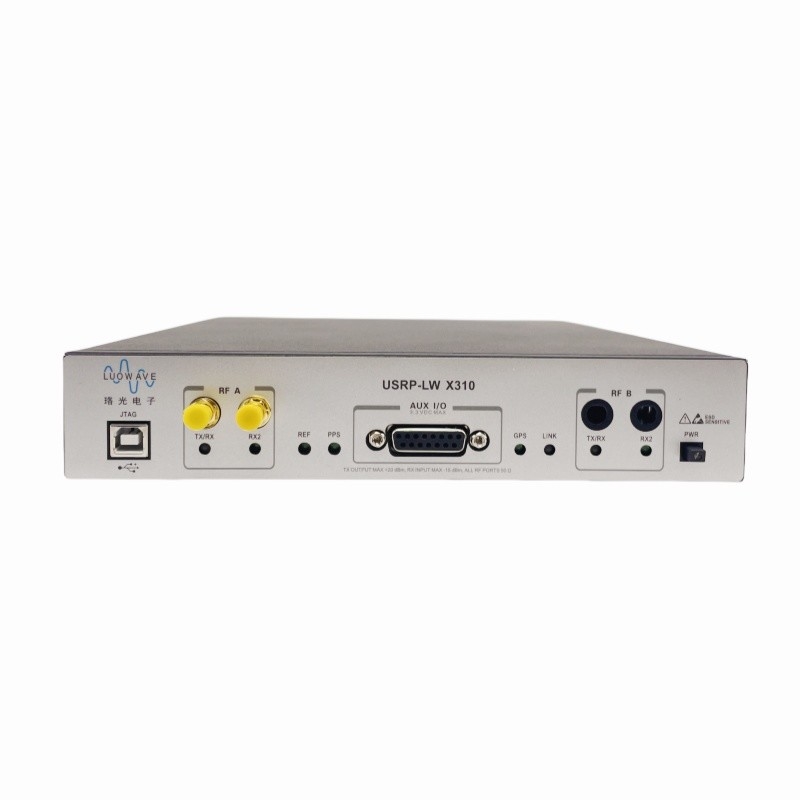

يو إس أر بي-إل دبليو 2940 هو منصة راديو عالية الأداء وقابلة للتوسع ومدعومة ببرمجيات (SDR) لتصميم ونشر أنظمة الاتصالات اللاسلكية من الجيل التالي.يتكون من لوحة USRP-LW X310 واحدة واثنين من لوحات WBX-LW 40MHz RF

الـUSRP-LW 2940بنية الأجهزة يجمع بين اثنين من فتحات بطاقة فرعية بسعة النطاق الترددي الموسعة مع عرض النطاق الترددي يصل إلى 40M من 50 ميغاهرتز إلى 2.2 جيجاهرتز. وتتضمن العديد من واجهات عالية السرعة للاختيار من بينها (PCIe ،منافذ Gigabit/10 Gigabit Ethernet)، فضلا عن غنية في الموارد، وFPGA Kintex-7 قابل للبرمجة من قبل المستخدم.USRP-LW 2940يستخدم برنامج تشغيل UHD متعدد المنصات مفتوح المصدر ، مع عدد كبير من أطر التطوير ، والهياكل المرجعية المتوافقة ، ومشاريع المصدر المفتوح.

كقاعدة العمليات الرقميةUSRP-LW 2940يوفر XC7K410T FPGA اتصالًا عالي السرعة بين جميع المكونات الرئيسية. يتضمن RF front end ، واجهة المضيف ، وذاكرة DDR3.يوفر جهاز FPGA الافتراضي جميع أجهزة UHD للسيطرة على التحويل الرقمي إلى أسفل والتحويل الرقمي إلى أعلىيمكن للمستخدمين الاستفادة من المساحة الفارغة لـ Kintex-7 FPGA الغنية بالموارد ، بالإضافة إلى إطار تطوير RFNoC المدعوم من USRP ،لتطوير وتنفيذ وحدات معالجة DSP الخاصة بهم.

الـUSRP-LW 2940مجموعة المعدات تتضمن: واحدUSRP-LW 2940الوحدة الرئيسية، كابل جيجابيت، محول جيجابيت SFP+، محول الطاقة، كابل USB2.0 JTAG، رابط SMA كابل RF 4 الجذر.

جدول مقارنة أداء FPGA من سلسلة Ethernet Port و X Series

الـUSRP-LW 2940يقدم مجموعة متنوعة من واجهات عالية السرعة للاختيار من بينها. على لوحة الجهاز ، يعد منفذ Gigabit Ethernet واحدة من أبسط الطرق الأكثر استخدامًا للاتصال.للتطبيقات ذات عرض النطاق الترددي الموسع وفترة تأخير منخفضة، مثل دراسات PHY/MAC ، يوفر X310 واجهة حافلة PCIe x4 فعالة لهذه العملية الحتمية. عندما يستخدم التطبيق تسجيل الشبكة أو معالجة متعددة العقد ،10 بوابة جيجابيت هي الخيار الأفضل.

الـUSRP-LW 2940يحتوي على العديد من الميزات الإضافية التي ستساعد بعض التطبيقات اللاسلكية الأخرى. على سبيل المثال ، في تصميم FPGA ، يمكن استخدام 1GB DDR3 على اللوحة الرئيسية كحجز مؤقت للبيانات وتخزين البيانات.يوفر GPSDO الداخلي الاختياري مرجع ترددي عالي الدقة عند مزامنته بنظام GPS مع تأخير مزامنة أقل من 50ns. يسمح للمستخدم بالتحكم في المكونات الخارجية مثل المكبرات والمفتاحات من خلال واجهة GPIO ، ودعم المدخلات مثل محفزات الأحداث ، ومراقبة إشارات التعديل.USRP-LW 2940كما يتضمن محول JTAG داخلي يسمح للمطورين بتحميل وصحح الصور الجديدة من FPGA بسهولة.
