40 ميجاهرتز USRP 2950 عالي الأداء قابل للتضمين برمجيات تعريف راديو FPGA

منصة راديو عالمية محددة بالبرمجيات ، USRP-LW 2950 ، 40 ميجا هرتز

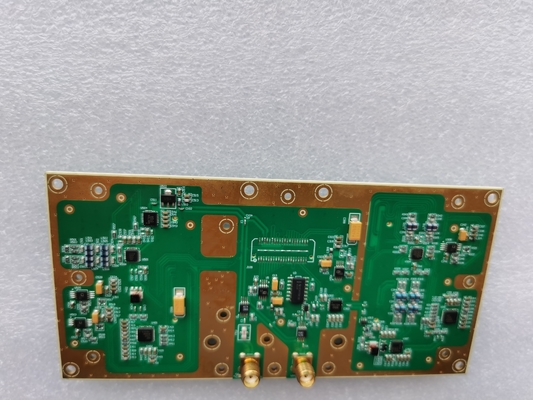

USRP-LW 2950 عبارة عن منصة راديو (SDR) عالية الأداء وقابلة للتطوير ومحددة بالبرمجيات لتصميم ونشر أنظمة الاتصالات اللاسلكية من الجيل التالي.وهو يتألف من USRP-LW X310 واحد ، ولوحين تابعين للتردد اللاسلكي WBX-LW 40 ميجاهرتز وواحد OCXO ،

الUSRP-LW 2950تجمع بنية الأجهزة بين فتحتين للوحة ذات عرض النطاق الترددي الموسع مع عرض نطاق يصل إلى 40 مترًا من 50 ميجا هرتز إلى 2.2 جيجا هرتز.ويتميز بواجهات متعددة عالية السرعة للاختيار من بينها (منافذ PCIe و Gigabit / 10 Gigabit Ethernet) ، بالإضافة إلى Kintex-7 FPGA الغني بالموارد والقابل للبرمجة من قبل المستخدم.بالإضافة إلى ذلك ، فإنUSRP-LW 2950يستخدم برنامج تشغيل UHD مفتوح المصدر عبر الأنظمة الأساسية ، مع عدد كبير من أطر التطوير ، والبنى المرجعية المتوافقة ، والمشاريع مفتوحة المصدر.

باعتباره جوهر المعالجة الرقمية لـUSRP-LW 2950يوفر XC7K410T FPGA اتصالاً عالي السرعة بين جميع المكونات الرئيسية.يتضمن واجهة RF الأمامية وواجهة المضيف وذاكرة DDR3.يوفر FPGA الافتراضي جميع UHDs للتحكم في التحويل الرقمي المنخفض والتحويل الرقمي ، وضبط التردد الدقيق ، وبعض مجموعات وظائف DSP الأخرى.يمكن للمستخدمين الاستفادة من المساحة الاحتياطية لـ Kintex-7 FPGA الغنية بالموارد ، بالإضافة إلى إطار تطوير RFNoC المدعوم من USRP ، لتطوير وتنفيذ وحدات معالجة DSP الخاصة بهم.

الUSRP-LW 2950تتضمن مجموعة المعدات: واحدUSRP-LW 2950الوحدة الرئيسية ، كابل جيجابت ، محول SFP + جيجابت ، محول الطاقة ، كابل USB2.0 JTAG ، موصل SMA ، كابل RF 4 جذر.

الUSRP-LW 2950تقدم مجموعة متنوعة من الواجهات عالية السرعة للاختيار من بينها.على لوحة الجهاز ، يعد منفذ Gigabit Ethernet أحد أبسط طرق الاتصال وأكثرها استخدامًا.بالنسبة للتطبيقات ذات النطاق الترددي الممتد والكمون المنخفض ، مثل دراسات PHY / MAC ، يوفر X310 واجهة ناقل فعالة PCIe x4 لهذه العملية الحتمية.عندما يستخدم التطبيق تسجيل الشبكة أو المعالجة متعددة العقد ، يكون منفذ 10 جيجابت هو الخيار الأفضل.

الUSRP-LW 2950يتضمن العديد من الميزات الإضافية التي ستساعد بعض التطبيقات اللاسلكية الأخرى.على سبيل المثال ، في تصميم FPGA ، يمكن استخدام ذاكرة DDR3 سعة 1 جيجابايت على اللوحة الأم كتخزين مؤقت للبيانات وتخزين البيانات.يوفر GPSDO الداخلي مرجع تردد عالي الدقة عند مزامنته مع نظام GPS مع تأخير التزامن أقل من 50ns.يسمح للمستخدم بالتحكم في المكونات الخارجية مثل مكبرات الصوت والمفاتيح من خلال واجهة GPIO ، ودعم المدخلات مثل مشغلات الأحداث ، ومراقبة إشارات التصحيح.الUSRP-LW 2950يتضمن أيضًا محول JTAG داخليًا يسمح للمطورين بتحميل وتصحيح صور FPGA الجديدة بسهولة.
