تفاصيل المنتج:
|

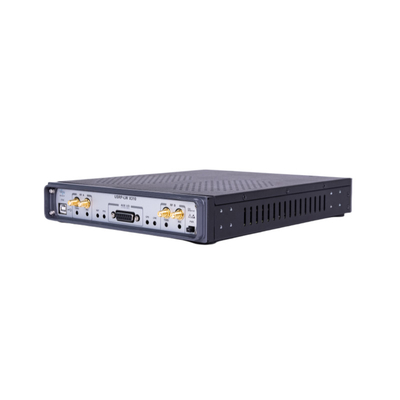

الراديو المحدد بالبرمجيات،USRP-LW X310
USRP-LW X310 هو منصة الراديو المحددة برمجيًا عالية الأداء وقابلة للتوسع (SDR) لتصميم ونشر أنظمة الاتصالات اللاسلكية من الجيل القادم.بنية الأجهزة تجمع بين اثنين من فتحات بطاقة التشغيل ذات النطاق الترددي الممتد تغطي DC 6 GHz مع نطاق النطاق الترددي الأساسي يصل إلى 120 ميغاهرتز، خيارات متعددة لواجهة عالية السرعة (PCIe ، مزدوجة 10 GigE ، مزدوجة 1 GigE) ، و Kintex-7 FPGA الضخمة القابلة لبرمجة المستخدم في عامل شكل 1U نصف عرض سهل للجهاز المكتبية أو الرف.بالإضافة إلى توفير أفضل أداء للأجهزة، بنية البرمجيات مفتوحة المصدر من X310 يوفر دعم متعددة المنصات UHD السائق مما يجعلها متوافقة مع عدد كبير من أطر التطوير المدعومة، والهندسة المعادلة،ومشاريع مفتوحة المصدر.
| أنظمة التشغيل |
لينكس النوافذ |
| أطر التنمية |
زيلينكس فيفادو 2015.2 سويت التصميم |
جهاز FPGA قابل للبرمجة من قبل المستخدم عالي الأداء
في قلب USRP X310 ، يوفر XC7K410T FPGA اتصالًا عالي السرعة بين جميع المكونات الرئيسية داخل الجهاز بما في ذلك الواجهات الأمامية الراديوية وواجهات المضيف وذاكرة DDR3.يقدم قلب FPGA الافتراضي المقدم مع UHD جميع الكتل الوظيفية للتحويل الرقمي إلى أسفل وتحويل أعلى، ضبط الترددات الدقيقة ، ووظائف DSP الأخرى تسمح لها بأن تكون قابلة للتبادل مع أجهزة USRP الأخرى باستخدام بنية UHD.توفر Kintex-7 FPGA الكبيرة مساحة إضافية للمطورين لتضمين كتل DSP المخصصة وهي متوافقة مع عدد كبير من أطر التطوير المدعومة من USRP، معماريات مرجعية، ومشاريع مفتوحة المصدر.
| USRP N210 | USRP X300 | USRP X310 | |
| FPGA | سبارتان3 XC3SD3400A | كينتكس 7-325T | كينتكس 7 -410T |
| الخلايا المنطقية | 53 ألف | 328k | 406k |
| الذاكرة | 2268 كيلوبايت | 16,020 كيلوبايت | 28،620 كيلوبايت |
| مضاعفات | 126 | 840 | 1540 |
| معدل الساعة | 100 ميغاهرتز | 200 ميغاهرتز | 200 ميغاهرتز |
| عرض النطاق الترددي لكل قناة (16-بيت) | 25 MS/s | 200 ميس/ثانية | 200 ميس/ثانية |
خيارات متعددة لمواجهة عالية السرعة
يوفر USRP X310 العديد من خيارات الواجهة. خارج الصندوق ، يوفر 1 GigE طريقة مريحة للبدء. لتطبيقات النطاق الترددي الموسع والبطء المنخفض مثل أبحاث PHY / MAC ، يستخدم 1 GigE في جميع أنحاء العالم.يوفر PCIe x4 حافلة فعالة للعملية الحتميةالتطبيقات التي تستخدم مسجلات الشبكة أو عقد المعالجة المتعددة يمكن أن تخدم بشكل أفضل من خلال خيار واجهة 10 جيجا.
مخطط
أداء مفصل:
المعلمات التقنية:
ملخص المنتج:
يوفر USRP-LW X310 مجموعة متنوعة من واجهات السرعة العالية للاختيار من بينها. على لوحة الصندوق ، يعد منفذ Gigabit Ethernet أسهل طريقة للاتصال.للتطبيقات ذات عرض النطاق الترددي الموسع وفترة تأخير منخفضة، مثل أبحاث PHY/MAC ، يوفر LW X310 واجهة حافلة PCIe x4 فعالة لهذه العملية الحتمية. عندما يستخدم التطبيق سجلات الشبكة أو معالجة متعددة العقد ،منافذ 10G هي الخيار الأفضليحتوي USRP-LW X310 على العديد من الميزات الإضافية التي ستساعد في بعض التطبيقات اللاسلكية الأخرى. على سبيل المثال في تصميم FPGA،1GB DDR3 على اللوحة الأم يمكن استخدامها كمخزن بياناتيوفر GPSDO الداخلي الاختياري مرجع ترددي دقيق للغاية عند مزامنته بنظام GPS مع تأخير مزامنة أقل من 50ns.يسمح للمستخدم بالتحكم في المكونات الخارجية مثل المكبرات والمفاتيح من خلال واجهة GPIO، يدعم المدخلات مثل محفزات الأحداث ، ويشاهد إشارات تحديد الأخطاء. يحتوي USRP-LW X310 أيضًا على محول JTAG داخلي يسمح للمطورين بتحميل وتحديد أخطاء صور FPGA الجديدة بسهولة.
بيئة تطوير النظام:
مقارنة الأداء بين سلسلة الشبكة و FPGA سلسلة X:
تتضمن هذه المعدات:
1. USRP-LW X310
2بوابة شبكة جيجابيت
3. مكيّف SFP+Gigabit
4إمدادات الطاقة
5كابل USB2.0JTAG
6أربعة كابلات SMA-Bulkhead
