| الاسم التجاري: | Luowave |
| رقم الطراز: | SDR-LW 2972-24 |
| السعر: | $37,500.00 |

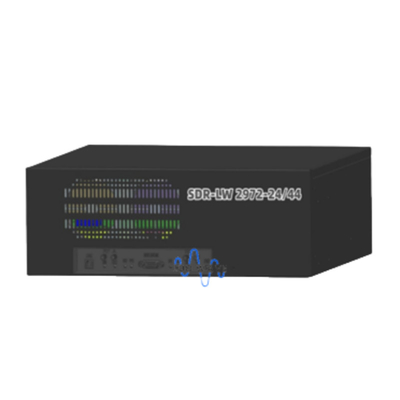

SDR-LW 2972-24/44 هو منتج تم تطويره من قبل LUOWAVE. تستند هذه المعدات إلى معدات الراديو الكلاسيكية SDR-LW 2972.بينما لديها نطاق ترددي إرسال واستقبال متزايد يصل إلى 24GHz/44GHzفي الوقت نفسه، فإنه يرث جميع وظائف ومزايا سلفه.
يتم تشغيل SDR-LW 2972-24/44 بواسطة UHD مفتوح المصدر متعدد المنصات ، والذي يدعم معظم التطبيقات وأطر SDR مثل GNU Radio و Matlab و LabView.يمكن للمستخدمين الاستفادة من موارد FPGA الوفيرة وإطار التطوير المدعوم من USRP لتطوير وتنفيذ وحدات معالجة DSP الخاصة بهم.
المواصفات
|
إرسال |
تلقي |
||
|
عدد القنوات |
2 |
عدد القنوات |
2 |
|
نطاق التردد |
70MHz-24GHz |
نطاق التردد |
70MHz-24GHz |
|
دقة المذبذب المحلي |
2ppm |
|
|
|
أقصى الطاقة الخارجة |
16dBm |
أقصى طاقة دخول |
-15 ديسيبل |
|
نطاق المكاسب |
0-89.8 ديسيبل |
نطاق المكاسب |
0-75 ديسيبل |
|
إكتسب خطوة |
1دبليو |
إكتسب خطوة |
1دبليو |
|
الحد الأقصى لنطاق النطاق الترددي في الوقت الحقيقي |
56 ميغاهرتز |
الحد الأقصى لنطاق النطاق الترددي في الوقت الحقيقي |
56 ميغاهرتز |
|
FPGA و Baseband |
الحاسوب الصناعي |
||
|
FPGA |
أرتيكس 7 XC7A200T |
المعالج |
17 9700 |
|
الـ DRAM |
1G |
بطاقة الذاكرة |
16G |
|
قرار ADC |
12 بت |
USB |
USB 3.0 |
|
قرار لجنة التحكم في المعلومات |
12 بت |
منفذ الشبكة |
RJ45 |
|
إد سي معدل أخذ العينات |
61.44 MSps |
واجهات العرض |
HDMI |
|
البيئة |
القوة |
||
|
درجة حرارة العمل |
0-50 درجة مئوية |
الجهد |
220 فولت |
|
الرطوبة |
10% - 90% (غير مكثف) |
التيار الحالي |
2A ماكس |
|
الخصائص الفيزيائية |
|||
|
الحجم |
65.8*38.2*13 CM |
||
|
الوزن (SDR-LW 2972-24) |
15 كجم |
||
|
المبلغ |
نطاق التردد |
المعالجة المركزية |
أقصى عرض النطاق الترددي |
القناة |
إد.سي. / دي.إس. |
FPGA |
المرفق |
الحجم ((ملم) |
|
SDR-LW 2972 |
70 ميغاهرتز-6 جيه هرتز |
إينتل كور i7 8700 |
56 ميغاهرتز |
2T2R |
AD9361 |
(زيلينكس أرتيكس-7 XC7A 200T) |
USB30(أر جيه 45) |
235*300*85 |
|
SDR-LW 2974 |
10MHz-6GHz |
إنتل كور i7 9700 |
160 ميغاهرتز |
2T2R |
أجهزة التحكم: أجهزة التحكم ADS62P48 14-bit، معدل أخذ العينات القابل للتكوين:184.32،200 MS/s |
(زيلينكس كينتكس-7 XC7K410T |
USB30، جيجابيت ، 10-جيجابيت منفذ الشبكة ، PCIe ، جنرال 2 × 4 |
235*265*135 |
|
ملاحظة SDR-LW 2974 |
430*300*135 |
|||||||
|
SDR-LW 2975 |
70 ميغاهرتز-6 جيه هرتز |
إينتل كور i7 8700 |
56 ميغاهرتز |
2T2R |
AD9361 |
(زينك 7020) |
USB30،RJ45،PCIe،Genx4،HDMI |
210*235*85 |
|
SDR-LW 3980 |
75 ميغاهرتز-6 جيه هرتز |
إنتل كور i9-9900K |
Tx:450MHz |
8T8R |
ADRV9009 |
(زينك زينك) (زينك زينك زينك) |
USB3، USB2، PCIe 3.0 x8، جيجابيت، 10-جيجابيت منفذ الشبكة |
280*410*175 |
|
SDR-LW 4940 |
1MHz-7.2GHz |
إنتل كور I9-9900K |
400 ميغاهرتز |
4T4R |
ADCs:12-بيت |
(زينك زينكس) (زينك زينك زينك) |
1 × QSFP + ، 2 × RJ45 ، USB 3.0 |
430*378*145 |
