| الاسم التجاري: | Luowave |
| رقم الطراز: | SDR-LW 2974-44 |
| السعر: | $82,500.00 |

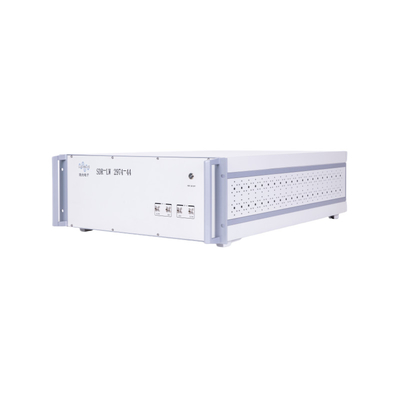

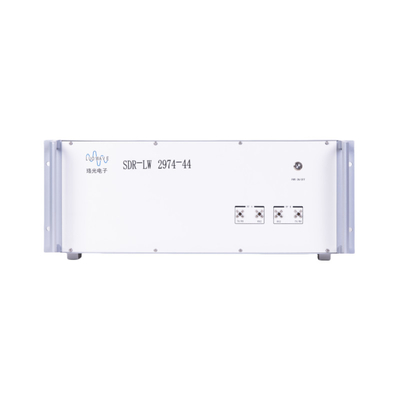

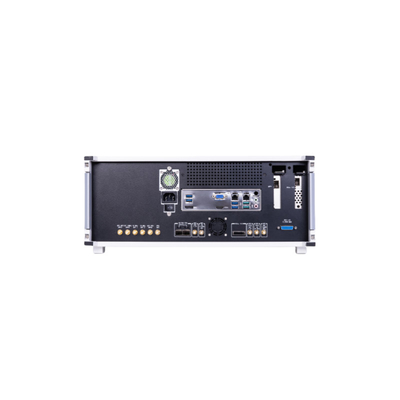

SDR-LW 2974-44 هو منتج تم تطويره من قبل LUOWAVE على أساس معدات الراديو الكلاسيكية SDR-LW 2974. يتم زيادة تردد إرسال واستقبال SDR-LW 2974-44 إلى 24GHz.فإنه يرث جميع وظائف ومزايا السلف.SDR-LW 2974-24 هي منصة راديو متضمنة برمجيات عالية الأداء ، مناسبة بشكل مثالي لنماذج أولية لمجموعة واسعة من تطبيقات البحوث المتقدمة.وتشمل هذه التطبيقات محاكاة LTE المستقلة و 802.11 الأجهزة، تطوير خوارزميات التحكم في الوصول إلى الوسائط (MAC) ، وتنفيذ أنظمة إدخال متعددة ومخرجات متعددة (MIMO) ، تصميم الشبكات غير المتجانسة، نقل LTE،أخذ عينات الضغط اللاسلكي، الاستشعار عن بعد الطيفي، أنظمة الراديو المعرفية، تشكيل الشعاع، وتحديد الاتجاه.
المواصفات
|
إرسال |
تلقي |
||
|
عدد القنوات |
2 |
عدد القنوات |
2 |
|
نطاق التردد |
10MHz-44GHz |
نطاق التردد |
10MHz-44GHz |
|
درجة التردد |
< 1 كيلو هرتز |
درجة التردد |
< 1 كيلو هرتز |
|
أقصى الطاقة الخارجة |
19.5dBm |
أقصى طاقة المدخل |
-15 ديسيبل |
|
نطاق المكاسب |
0-31.5 ديسيبل |
نطاق المكاسب |
0-31.5 ديسيبل |
|
إكتسب خطوة |
0.5 ديسيبل |
إكتسب خطوة |
0.5 ديسيبل |
|
الحد الأقصى لنطاق النطاق الترددي في الوقت الحقيقي |
160 ميغاهرتز |
الحد الأقصى لنطاق النطاق الترددي في الوقت الحقيقي |
160 ميغاهرتز |
|
FPGA و Baseband |
الحاسوب الصناعي |
||
|
FPGA |
كينتكس-7 XC7K410T |
المعالج |
17 9700 |
|
الـ DRAM |
1G |
الذاكرة |
16G |
|
قرار ADC |
14 بت |
SFP (10 بطاقة شبكة جيجابيت) |
10Gbps |
|
قرار لجنة التحكم في المعلومات |
16 بت |
بطاقة PCIe |
PCIe Gen 2 x4 |
|
معدل أخذ العينات من ADC |
200 MSps |
RJ45 |
1Gbps |
|
البيئة |
القوة |
||
|
درجة حرارة العمل |
0-50 درجة مئوية |
الجهد |
220 فولت |
|
الرطوبة |
10% - 90% (غير مكثف) |
التيار الحالي |
3A أقصى |
|
الخصائص الفيزيائية |
|||
|
الحجم (SDR-LW 2974-24) |
72.8*48.2*17.7 سم |
||
|
الوزن |
20.4 كجم |
||
|
المبلغ |
نطاق التردد |
المعالجة المركزية |
أقصى عرض النطاق الترددي |
القناة |
إد.سي. / دي.إس. |
FPGA |
المرفق |
الحجم ((ملم) |
|
SDR-LW 2972 |
70 ميغاهرتز-6 جيه هرتز |
إينتل كور i7 8700 |
56 ميغاهرتز |
2T2R |
AD9361 |
(زيلينكس أرتيكس-7 XC7A 200T) |
USB30(أر جيه 45) |
235*300*85 |
|
SDR-LW 2974 |
10MHz-6GHz |
إنتل كور i7 9700 |
160 ميغاهرتز |
2T2R |
أجهزة التحكم: أجهزة التحكم ADS62P48 14-bit، معدل أخذ العينات القابل للتكوين:184.32،200 MS/s |
(زيلينكس كينتكس-7 XC7K410T |
USB30، جيجابيت ، 10-جيجابيت منفذ الشبكة ، PCIe ، جنرال 2 × 4 |
235*265*135 |
|
ملاحظة SDR-LW 2974 |
430*300*135 |
|||||||
|
SDR-LW 2975 |
70 ميغاهرتز-6 جيه هرتز |
إينتل كور i7 8700 |
56 ميغاهرتز |
2T2R |
AD9361 |
(زينك 7020) |
USB30،RJ45،PCIe،Genx4،HDMI |
210*235*85 |
|
SDR-LW 3980 |
75 ميغاهرتز-6 جيه هرتز |
إنتل كور i9-9900K |
Tx:450MHz |
8T8R |
ADRV9009 |
(زينك زينك) (زينك زينك زينك) |
USB3، USB2، PCIe 3.0 x8، جيجابيت، 10-جيجابيت منفذ الشبكة |
280*410*175 |
|
SDR-LW 4940 |
1MHz-7.2GHz |
إنتل كور I9-9900K |
400 ميغاهرتز |
4T4R |
ADCs:12-بيت |
(زينك زينكس) (زينك زينك زينك) |
1 × QSFP + ، 2 × RJ45 ، USB 3.0 |
430*378*145 |
