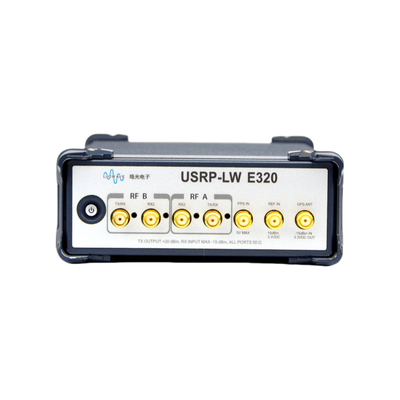

USRP-LW E320 هو ميزة غنية، عالية الأداء المضمنة البرمجيات المحددة الراديو (SDR) الجهاز الذي يتضمن تحسينات الأمثل في معالجة التدفق، المزامنة، التكامل،استرداد الأخطاء، وقدرات الإدارة عن بعد.
يحتوي على جهاز استقبال RF AD9361 ، ويدعم تكوين 2 × 2 MIMO مع تغطية ترددية من 70 ميغاهرتز إلى 6 غيغاهرتز وعرض النطاق الترددي الفوري يصل إلى 56 ميغاهرتز.معالج النطاق الأساسي يستخدم Xilinx Zynq-7045، الذي يدمج تسريع FPGA و وحدة معالجة مركزية ARM مزدوجة النواة قادرة على العمل بشكل مستقل أو تعاوني.
مبني على إطار مفتوح المصدر مع دعم أنظمة لينكس قابلة للتخصيص ، يوفر USRP-LW E320 حلول مرنة لمتطلبات التطبيقات المتخصصة.يأتي النظام مثبت مسبقًا مع سائق أجهزة USRP (UHD) وأدوات تطوير طرف ثالث مثل راديو GNU، مما يوفر للمستخدمين قدرات تطوير ونشر سريعة. مما يجعلها منصة مثالية لأبحاث الاتصالات اللاسلكية واختبارات الميدان والتطبيقات المضمنة.
القدرة على العمل بشكل مستقل
مجهزة بمعالج Intel Core i7 وتدعم أنظمة التشغيل Ubuntu أو Windows ، يمكن للجهاز العمل بشكل مستقل دون الاعتماد على جهاز كمبيوتر مضيف خارجي ،مما يجعلها مثالية للتنفيذ الميداني والتطبيقات المتنقلة.
آلية مزامنة عالية الدقة
يدعم مدخلات مرجعية خارجية للساعة وإدخال مرجعية توقيت PPS ، مع مذبذب GPS (GPSDO) اختياري للتزام نظام MIMO متعدد القنوات عالي الدقة.هذه الميزة مناسبة بشكل خاص لأنظمة لاسلكية موزعة.
التصميم المدمج والإدارة عن بعد
عامل الشكل المدمج:يحتوي على هيكل ذو ارتفاع قياسي 3U مغلق بالكامل يجمع بين البناء الخفيف ، وانخفاض استهلاك الطاقة ، ومزايا تصميم توفير المساحة.
وظيفة الإدارة عن بعد:يمكّن تحديث البرمجيات عن بعد وإعادة التشغيل وإعادة تعيينات المصنع، مما يسهل بشكل كبير إدارة الجهاز وصيانته.
تطوير ودعم البرمجيات
يسهل إطار تطوير FPGA من مصدر مفتوح USRP Hardware Driver (UHD) API و RF Network-on-Chip (RFNoC) تطوير البرامج.مع التكامل السلس مع أدوات المصدر المفتوح الرئيسي مثل غنو راديو و ماتلاب، يمكن للمستخدمين إنشاء نماذج أولية بسرعة ونشر تطبيقات SDR المختلفة بشكل موثوق.
المواصفات
|
المعلم الراديوي |
إمدادات الطاقة |
||
|
IIP3 (في NF نموذجي) |
-20 ديسيبل |
التيار الداخلي لجهد الدخول المباشر |
10-14 V,3 A |
|
أقصى قدر من الطاقة |
> 10 ديسيبل |
الحد الأقصى لاستهلاك الطاقة |
30 واط |
|
رقم ضوضاء المستقبل |
< 8.5 ديسيبل |
الحجم |
|
|
معايير وحدة المحول |
الحجم |
173 × 106 × 45 مم |
|
|
معدل أخذ العينات (أقصى) |
61.44 MSps |
بيئة العمل |
|
|
قرار ADC |
12 بت |
نطاق درجة حرارة العمل |
0-45 درجة مئوية |
|
معدل أخذ العينات DAC |
61.44 MSps |
نطاق درجة حرارة التخزين |
-40-85 درجة مئوية |
|
قرار لجنة التحكم في المعلومات |
12 بت |
نطاق رطوبة العمل |
10% - 90% |
|
الحد الأقصى لمعدل أخذ العينات من جهاز الكمبيوتر المضيف |
61.44MS/s |
نطاق رطوبة التخزين |
5% إلى 95% |
| المبلغ | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (وحدة) | USRP-LW B205 (المجلس) |
| الصورة |
|
|
|
|
|
|
|
|
| نطاق التردد | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70 ميغاهرتز-6 جيه هرتز | |||
| لوحة الاصطناعات | دعم اثنين من المجموعات | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | دعم واحدة من المجلسات | غير مدعوم | |||
| أقصى عرض النطاق الترددي | 160 ميغاهرتز لكل منها | 200 ميغاهرتز لكل | 100 ميغاهرتز لكل منهما |
عرض 8 بتات:80 ميغاهرتز عرض 16 بت:25 ميغاهرتز |
56 ميغاهرتز لكل | |||
| القنوات لا | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| إد.سي. / دي.إس. |
أجهزة التحكم في المعلومات: ADS62P48 أجهزة الكمبيوتر: AD9146 |
أدوات التشغيل: AD9695B أجهزة تحكم:DAC37J82 |
AD9371
|
أدوات:ADS62P42
|
AD9361 إدسي: 12-بيت 61.44MS/s DACs:12-بيت 61.44MS/s |
AD9364 إدسي: 12 نقطة 61.44MS/s DACs:12位61.44MS/s |
||
| نموذج FPGA | (زيلينكس كينتكس-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | (زيلينكس سبارتان) XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | (زيلينكس سبارتان 6 XC6SLX150) | (زيلينكس XC7AT200) | زيلينكس أرتكس 7 |
| واجهة البيانات | جيج الميناءبوابة 10GbE،
PCIE x4
|
جيج الميناءبوابة 10GbE،
QSFP ((2*10G)
,A-USB,
ميكرو أمريكي
|
جيج الميناءبوابة 10GbE،
A-USB، ميكرو USB
|
منفذ إيثرنت جيجابيت | منفذ إيثيرنت، USB2.0 | USB30 | ||
| الحجم (ملم) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| سعر الوحدة | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
