| الاسم التجاري: | Luowave |
| رقم الطراز: | وحدة موجة المليمتر |
| الـ MOQ: | 1 قطعة |
| السعر: | USD |
| وقت التسليم: | البضائع الفورية أو 30 يومًا |
| شروط الدفع: | تي / ت |
للموجات المليمترية مجموعة واسعة من التطبيقات في الاتصالات والرادار والاستشعار عن بعد وعلم الفلك وغيرها من المجالات.في نفس الوقت الذي يكون فيه بناء 5G على قدم وساق ، مع تجميد إصدار R16 ، يركز الناس تدريجياً على التقنيات الرئيسية في المرحلة التالية من 5G.من بينها تقنية الموجات المليمترية ، والتي تُعرف بقاتل 5G.
مقارنة بالضغط على تخصيص الموارد في النطاق الفرعي 6 ، يمكن لموجة mmWave تخصيص موارد النطاق الترددي بسهولة فوق 100 ميجاهرتز ، حتى 400 ميجاهرتز أو 800 ميجاهرتز.بناءً على موارد عرض النطاق الترددي الوفيرة هذه ، يمكن أن تتجاوز سرعة الإرسال اللاسلكي لـ mmWave 5G بسهولة Sub-6G بعدة مرات.

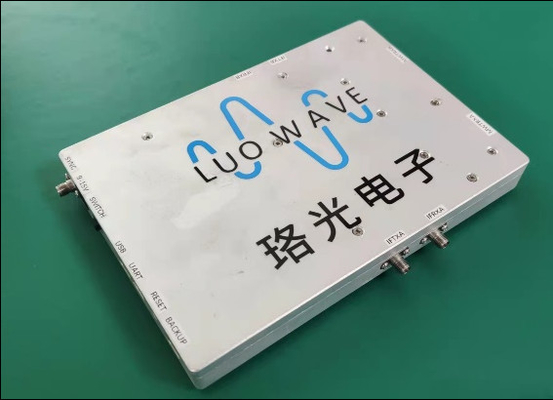

كمزود محترف لخدمات تكنولوجيا التطبيقات وتصنيع معدات الراديو ، أصدرت Luoguang Electronics سلسلة من منتجات SDR لتلبية الاحتياجات المختلفة لـ Sub-6G.MWM39 هي وحدة مطورة حديثًا للإلكترونيات الضوئية Luo لتلبية احتياجات مجال موجة المليمتر ويمكن أن تغطي 37-40 جيجا هرتز.يمكن استخدام هذه الوحدة مع منتجات USRP أو وحدها.
المؤشرات والواجهات
| مشروع | فهرس | ملاحظة |
| تردد تشغيل الترددات اللاسلكية | 37-40 جيجا هرتز | |
| إذا كان تكرار العملية متوسط التردد | 3.1-4.2 جيجاهرتز | |
| وضع الازدواج | TDD | |
| عدد قنوات العاكس | 2 | |
| قناة الإرسال | ||
| إذا كان الحد الأقصى لقوة الإدخال للتردد المتوسط | 5 ديسيبل | |
| خسارة إدخال التردد المتغير للإرسال | 8 ديسيبل | القيم النمطية |
| اكتساب نطاق ديناميكي | 35 ديسيبل | |
| قمع الانبعاث الزائف | 50 ديسيبل | |
| استقبال القناة | ||
| يتلقى أقصى قوة | 3 ديسيبل ميلي واط | |
| تلقي فقدان إدخال التردد المتغير | 10 ديسيبل | القيم النمطية |
| اكتساب نطاق ديناميكي | 20 ديسيبل | |
| تلقي قمع المرآة | 35 ديسيبل | |
| ضوضاء المرحلة |
-77 ديسيبل / هرتز @ 1 كيلو هرتز -85dBc / هرتز @ 10 كيلو هرتز -85dBc / هرتز @ 100 كيلو هرتز -108dBc / هرتز @ 1 ميجا هرتز |
39 جيجا هرتز |
| واجهة RF | 2.92 مم - F | |
| إذا كانت واجهة التردد المتوسطة | SMA-F | |
| واجهة التحكم | UART | |
| الجهد االكهربى | 12 فولت | 9 ~ 15 فولت |
| استهلاك الطاقة | <15 واط | |
| بحجم | 185 * 130 * 20 ملم | موصل غير متضمن |
يمكن التحكم في MWM39 بشكل فردي عبر جهاز كمبيوتر مزود بمصدر تردد مدمج عالي الأداء.
رسم تخطيطي للوحدة
برمجة
تتصل الوحدة بالكمبيوتر المضيف باستخدام منفذ تسلسلي.تمت كتابة البرنامج الذي يستخدمه الكمبيوتر المضيف بواسطة Python ، وهو سهل التشغيل والتحكم في الوحدة النمطية.يدعم برنامج الكمبيوتر المضيف أنظمة Windows و Linux.
|
|
