| الاسم التجاري: | Luowave |
| رقم الطراز: | وحدة موجة المليمتر |
| الـ MOQ: | 1 قطعة |
| السعر: | USD |
| وقت التسليم: | البضائع الفورية أو 30 يومًا |
| شروط الدفع: | تي / ت |
اتصالات موجة 5G ملليمتر
يعتبر نطاق الموجة المليمترية في طليعة أنظمة الاتصالات اللاسلكية للمستهلكين التجارية عالية السعة وهي حقبة جديدة من الاتصالات اللاسلكية.نظرًا لارتفاع تكلفة أجهزة الموجات المليمترية ، فقد كانت تُستخدم سابقًا بشكل أساسي في الجيش.ومع ذلك ، مع التطور السريع للاتصالات اللاسلكية ذات النطاق العريض عالي السرعة ، والقيادة بمساعدة السيارات ، والتفتيش الأمني ، والاختبار الطبي ومجالات التطبيق الأخرى ، تمت دراسة موجة المليمتر وتطبيقها على نطاق واسع في المجال المدني في السنوات الأخيرة.
في الوقت الحالي ، كان من الصعب الحصول على نطاق تردد اتصال ذهبي أقل من 6 جيجاهرتز ، مما يحد بشكل خطير من تطور صناعة الاتصالات.في المقابل ، لا يزال نطاق الموجات المليمترية يحتوي على عدد كبير من موارد الطيف غير المستغلة بالكامل.تعمل مجموعة متنوعة من أجهزة الموجات المليمترية والرقائق والتطبيقات على قدم وساق.بالنسبة إلى نطاق الموجات الصغرية ، فإن موجات المليمتر لها خصائصها الخاصة.بادئ ذي بدء ، موجة المليمتر لها طول موجي تشغيل أقصر ، والذي يمكن أن يقلل بشكل فعال من حجم الأجهزة والأنظمة ؛ثانيًا ، تتمتع الموجات المليمترية بموارد طيفية وفيرة ويمكنها تلبية احتياجات الاتصالات فائقة السرعة في المستقبل.
يعتمد هذا الحل على أجهزة USRP لتنفيذ اتصالات لاسلكية بموجات المليمتر.يشتمل المخطط على جهازي USRP-LW N321 واثنين من MWM39 بالإضافة إلى هوائي بوق الكسب القياسي مع عرض نطاق إشارة أقصى يبلغ 200 ميجا هرتز

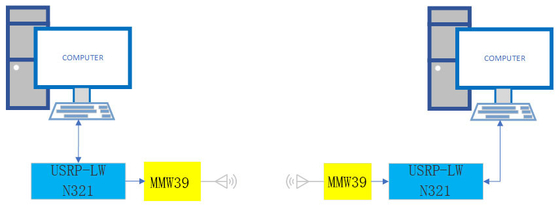

هيكل النظام كالتالي:
يستخدم النظام البرامج والأجهزة من أجهزة الراديو المحددة بالبرمجيات لمعالجة إشارة النطاق الأساسي.في الكمبيوتر ، يمكن إجراء معالجة إشارة النطاق الأساسي باستخدام راديو GNU مفتوح المصدر ، أو LabView التجاري ، و Matlab وبرامج أخرى.
في نهاية جهاز الإرسال ، سيقوم البرنامج الموجود في الكمبيوتر بنقل البيانات من خلال تشفير المصدر ، وتشفير القناة ، والتشكيل لإنشاء بيانات شكل موجة النطاق الأساسي المعدلة ، ثم من خلال منفذ SFP إلى USRP-LW N321 ، سيتغير USRP-LW N321 شكل موجة النطاق الأساسي الرقمي إلى إشارة موجية للنطاق الأساسي التناظري ثم نقلها أخيرًا عبر الخط المحوري MWM39 ؛تقوم وحدة MWM39 بتحويل الإشارة التناظرية إلى 39G ونقلها عبر الهوائي.
في الطرف المستقبل ، يستقبل MWM39 إشارة 39G mmWave عبر هوائي ويقوم بتحويل الإشارة إلى إشارة فرعية 6 جيجاهرتز ، والتي يتم إرسالها عبر خط محوري إلى USRP-LW N321 ، USRP-LW N321. إلى شكل موجة رقمي للنطاق الأساسي ، يتم إرساله إلى الكمبيوتر من خلال منفذ SFP ، ويقوم الكمبيوتر بمزامنة الشكل الموجي للنطاق الأساسي للبيانات المستلمة وفك تشفيره وفك تشفيره ومعالجته الأخرى.
|
|
