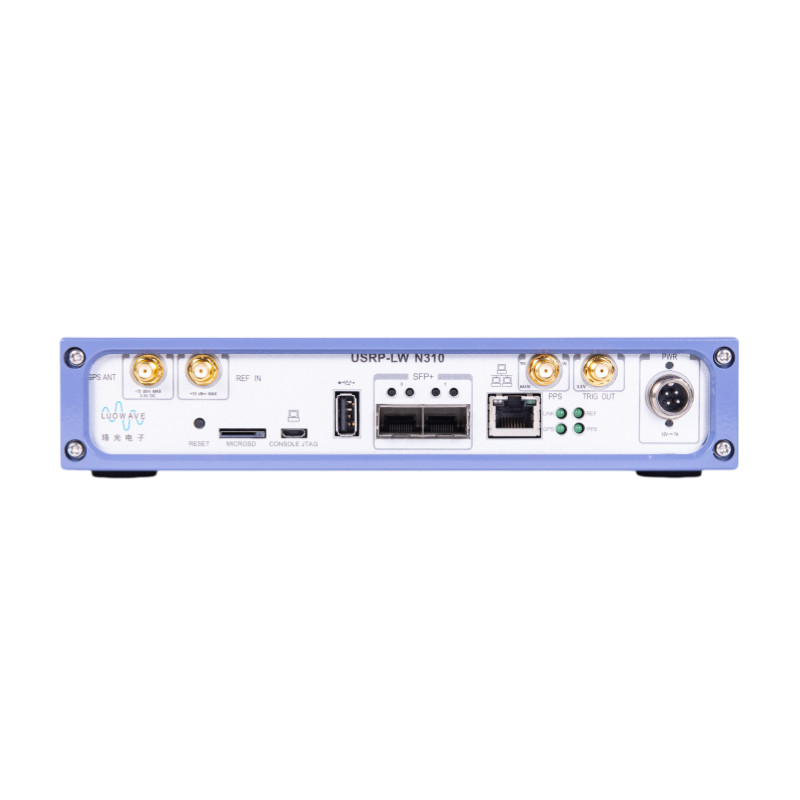

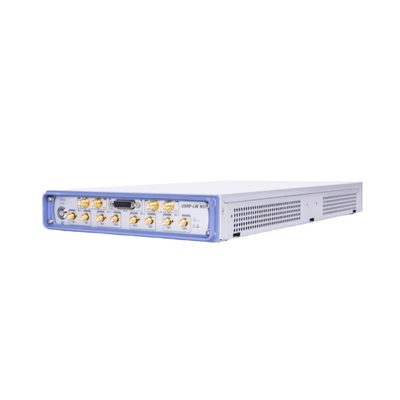

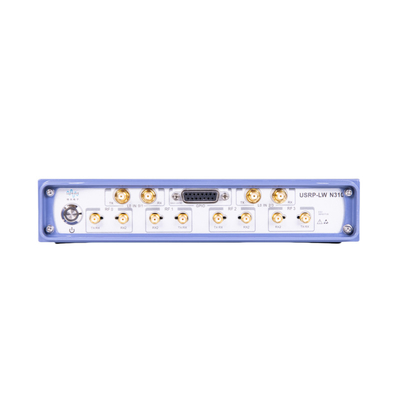

إيتوس USRP N310 متوافق. 4 قنوات TX/RX AD9371 RF 10 MHz-6 GHz 100 MHz BW كل XilinxZynq-7100 SoC FPGA، 2 × SFP+ PortsUSRP جهاز راديو محدد برمجياً

إيتوس USRP N310 متوافق. 4 قنوات TX/RX AD9371 RF 10 MHz-6 GHz 100 MHz BW كل XilinxZynq-7100 SoC FPGA، 2 × SFP+ PortsUSRP جهاز راديو محدد برمجياً

الاسم التجاري:	Luowave
رقم الطراز:	USRP-LW N310
السعر:	$19,500.00

معلومات مفصلة

وصف المنتج

معلومات مفصلة

مكان المنشأ:

الصين

نطاق التردد:

10 ميغاهيرتز-6 جيجا هرتز

Bandwidth:

100 MHz Each

Connector:

GigE Port, 10GbE Port, A-USB, micro USB

FPGA:

Xilinxzynq-7100 Soc

Weight:

3.4Kg

Size:

42.5*22*4.5CM

إبراز:

XilinxZynq-7100 SoC FPGA USRP-LW N310,4 قنوات TX/RX USRP-LW N310,10 ميغاهرتز-6 غيغاهرتز USRP-LW N310

4 TX/RX Channels USRP-LW N310

10 MHz-6 GHz USRP-LW N310

وصف المنتج

نظرة عامة

USRP-LW N310 هي منصة الراديو المحدد برمجيًا (SDR) قادرة على الشبكة مصممة لتوفير موثوقية وتحمل الأخطاء لأنظمة لاسلكية على نطاق واسع وموزعة.يبرز في السوق الحالية SDR باعتبارها واحدة من المنتجات مع أكبر عدد من القنوات، يحتوي على أجهزة الاستقبال المزدوجة AD9371 RFIC من ADI التي توفر أربع قنوات إرسال داخل حزمة RU صغيرة النطاق. يعمل معالج النطاق الأساسي على Xilinx Zynq-7100 SoC ،تقدم جهاز FPGA قابل للبرمجة من قبل المستخدم لمعالجة الوقت الحقيقي والبطء المنخفضمع وحدة معالجة مركزية ذات نواة مزدوجة (ARM) للعمل المستقل.

يدعم الجهاز تدفقات IQ عالية الصلبة لاستضافة أجهزة الكمبيوتر الشخصية أو معالجات FPGA عبر واجهات 1 GbE و 10 GbE و Aurora من خلال منفذين SFP + مزدوجين.هذه القدرة تبسط التحكم وإدارة الشبكات اللاسلكية من خلال تمكين المهام البعيدة مثل التحليل، تحديثات البرمجيات، إعادة التشغيل، استعادة إعدادات المصنع، الاختبار الذاتي، ومراقبة عمليات النظام على كل من جهاز الكمبيوتر المضيف ومعالج ARM.

الخصائص

نطاق RF من 10MHz إلى 6GHz
دعم 4 إرسال و 4 تلقي، حتى 100 ميغا هرتز عرض النطاق الترددي الفوري لكل قناة
وحدة المعالجة المركزية ARM Cortex-A9 ذات النواة المزدوجة 800 ميغا هرتز
مدمج في Xilinx Zynq-7100 SoC FPGA
دعم إشارة الساعة الخارجية وإشارة وقت PPS
دعم المدخلات الخارجية RX LO و TX LO
منافذ SFP + مزدوجة (Gigabit Ethernet ، 10 Gigabit Ethernet ، Aurora)
إطار تطوير RFNoC FPGA
UHD3.11.0 أو أحدث مدعومة
1 منفذ micro-USB (حافظة سلسلة، JTAG)
1 منفذ المضيف USB من النوع A
نظام لينكس مخصص مدمج
دعم راديو GNU

أدوات التنمية المدعومة

راديو غنو
ماتلاب
UHD
RFNoC

المواصفات

عدد القنوات	4	عدد القنوات	4
ضبط مستقل	2	ضبط مستقل	2
LO الزوج المشترك	2	LO الزوج المشترك	2
نطاق المكاسب	0-75 ديسيبل	نطاق المكاسب	0-65 ديسيبل
إكتسب خطوة	1دبليو	إكتسب خطوة	1دبليو
أقصى طاقة الدخول	-15 ديسيبل	القوة القصوى للخروج	20dBm
معدل أخذ العينات	122.88,125,153.6 ((MSps)	ضوضاء المرحلة (1GHz)	-100dBc/Hz@10kHz
معدل أخذ العينات	122.88,125,153.6 ((MSps)	ضوضاء المرحلة (1GHz)	-103dBc/Hz@10kHz
قرار ADC	16 بت	مدخلات الجهد المتردد	12 فولت,7 أ
قرار لجنة التحكم في المعلومات	14 بت	استهلاك الطاقة	50-80 واط
GPSDO غير مقفل	0.1ppm	الحجم	42.5 × 22 × 4.5 سم
استقرار التردد	0.1ppm	الحجم	42.5 × 22 × 4.5 سم
GPSDO PPS	< 8ns	الوزن	3.8 كجم
دقة UTC النسبية	< 8ns	الوزن	3.8 كجم
استقرار GPSDO للفترة اللاحقة	<+/-50μs ثلاث ساعات 25 درجة مئوية	العمل المستقر	0-50 درجة مئوية

مقارنة سعر سعر السعر الأمريكي

المبلغ	USRP-LW X310	USRP-LW N321	USRP-LW N310	USRP-LW N210	USRP-LW E310	USRP-LW B210	USRP-LW B205 (وحدة)	USRP-LW B205 (المجلس)
الصورة
نطاق التردد	DC-6GHz	3MHz-6GHz	10MHz-6GHz	DC-6GHz	70 ميغاهرتز-6 جيه هرتز
لوحة الاصطناعات	دعم اثنين من المجموعات	المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال)	المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال)	دعم واحدة من المجلسات	غير مدعوم
أقصى عرض النطاق الترددي	160 ميغاهرتز لكل منها	200 ميغاهرتز لكل	100 ميغاهرتز لكل منهما	عرض 8 بتات:80 ميغاهرتز لكل عرض 16 بت:25 ميغاهرتز لكل	56 ميغاهرتز لكل
القنوات لا	2T2R	2T2R	4T4R	1T1R	2T2R	2T2R	1T1R	1T1R
إد.سي. / دي.إس.	أجهزة التحكم في المعلومات: ADS62P48 14-بيت، معدل عينة قابلة للتكوين: 184.32, 200 MS/s أجهزة الكمبيوتر: AD9146 16-بيت، معدل أخذ العينات الأقصى 800 ميس/ثانية	أدوات التشغيل: AD9695B معدلات أخذ عينات قابلة للتكوين بنسبة 14 بت: 200، 245.76 و 250 MS/s أجهزة تحكم:DAC37J82 16-بيت، معدل أخذ العينات قابلة للتكوين: 200، 245.76 و 250 MS/s	AD9371 أجهزة تحكم: 16-بيت، معدلات أخذ عينات قابلة للتكوين: 122.88، 125 و 153.6 MS/s الـ DACs: 14 بت، معدلات أخذ عينات قابلة للتكوين: 122.88، 125 و 153.6 MS/s	أدوات:ADS62P42 14-بيت 100MS/s أجهزة الكمبيوتر:AD9777 16 بت 400MS/s	AD9361 إدسي: 12-بيت 61.44MS/s DACs:12-بيت 61.44MS/s		AD9364 إدسي: 12 نقطة 61.44MS/s DACs:12位61.44MS/s
نموذج FPGA	(زيلينكس كينتكس-7 XC7K410T	Xilinx Zynq-7100 SoC FPGA	Xilinx Zynq-7100 SoC FPGA	(زيلينكس سبارتان) XC3SD3400A	Xilinx Zynq 7020 SoC FPGA	(زيلينكس سبارتان 6 XC6SLX150)	(زيلينكس XC7AT200)	زيلينكس أرتكس 7
واجهة البيانات	جيج الميناءبوابة 10GbE، PCIE x4	جيج الميناءبوابة 10GbE، QSFP ((2*10G) ,A-USB, ميكرو أمريكي	جيج الميناءبوابة 10GbE، A-USB، ميكرو USB	منفذ إيثرنت جيجابيت	منفذ إيثيرنت، USB2.0	USB30
الحجم (ملم)	29022545	38022045	42522045	22516562	1336826	17912748	1076520	104*57
سعر الوحدة	9999	23999	17999	3699	5999	2199	2199	599
