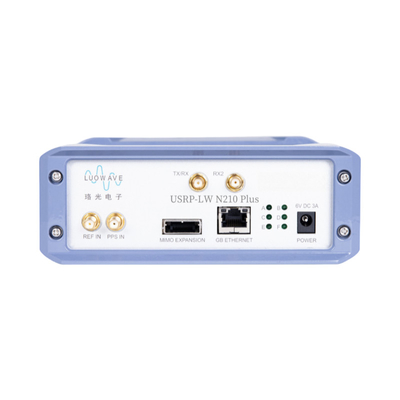

| الاسم التجاري: | Luowave |
| رقم الطراز: | usrp-lw n210 plus |
| السعر: | $3,975.00 |
سلسلة USRP-LW N210 Plus لديها عرض النطاق الترددي العالي وقدرات معالجة النطاق الديناميكي الكبير.يمكن تنفيذ الوظائف المخصصة داخل بنية FPGA أو في الـ 32 بت RISC النواة الناعمة على اللوحة الأم.
راديو غنو
ماتلاب
UHD
مشاهدة المختبر
المواصفات
| مدخلات الجهد المتردد | 6 فولت | انعكاس نطاق واحد / رفض LO (عندما يقترن مع WBX-LW) | -35/50dBc |
| التيار الحالي | 1.3أ | ضجيج المرحلة @ 1kHz (1GHz) | -96 ديسيبيك/هرتز |
| الحالية (مع مجلس إدارة WBX) | 2.3أ | ضجيج المرحلة @ 10kHz (1GHz) | -103 ديسيبيك/هرتز |
| الحد الأقصى لمعدل أخذ العينات | 250MSps | ضجيج المرحلة @100kHz (1GHz) | -110 dBc/Hz |
| قرار ADC | 16 بت | الطاقة الخارجة | 15dBm |
| أ.د.سي.إس.في.آر. | 87dBc | الدولية الثالثة | 0dBm |
| معدل أخذ العينات DAC | 400 MSps | رقم الضوضاء | 5dB |
| قرار لجنة التحكم في المعلومات | 16 بت | درجة حرارة العمل | 0-55 درجة مئوية |
| DAC SFDR | 80dBc | الحجم | 22.5*16.5*6.2 سم |
| الحد الأقصى لمعدل النقل مع المضيف (8b/16b) | 50/25 MSps | الوزن | 1.4 كجم |
| دقة المذبذب المحلي | 2.5ppm |
| المبلغ | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 |
USRP-LW N210 (بالإضافة) |
USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (وحدة) | USRP-LW B205 (المجلس) |
| الصورة |
|
|
|
|
|
|
|
|
| نطاق التردد | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70 ميغاهرتز-6 جيه هرتز | |||
| لوحة الاصطناعات | دعم اثنين من المجموعات | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | دعم واحدة من المجلسات | غير مدعوم | |||
| أقصى عرض النطاق الترددي | 160 ميغاهرتز لكل منها | 200 ميغاهرتز لكل | 100 ميغاهرتز لكل منهما |
عرض 8 بتات:80 ميغاهرتز لكل عرض 16 بت:25 ميغاهرتز لكل |
56 ميغاهرتز لكل | |||
| القنوات لا | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| إد.سي. / دي.إس. |
أجهزة التحكم في المعلومات: ADS62P48 أجهزة الكمبيوتر: AD9146 |
أدوات التشغيل: AD9695B أجهزة تحكم:DAC37J82 |
AD9371
|
أدوات:ADS62P42
|
AD9361 إدسي: 12-بيت 61.44MS/s DACs:12-بيت 61.44MS/s |
AD9364 إدسي: 12 نقطة 61.44MS/s DACs:12位61.44MS/s |
||
| نموذج FPGA | (زيلينكس كينتكس-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | (زيلينكس سبارتان) XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | (زيلينكس سبارتان 6 XC6SLX150) | (زيلينكس XC7AT200) | زيلينكس أرتكس 7 |
| واجهة البيانات | جيج الميناءبوابة 10GbE،
PCIE x4
|
جيج الميناءبوابة 10GbE،
QSFP ((2*10G)
,A-USB,
ميكرو أمريكي
|
جيج الميناءبوابة 10GbE،
A-USB، ميكرو USB
|
منفذ إيثرنت جيجابيت | منفذ إيثيرنت، USB2.0 | USB30 | ||
| الحجم (ملم) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| سعر الوحدة | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
