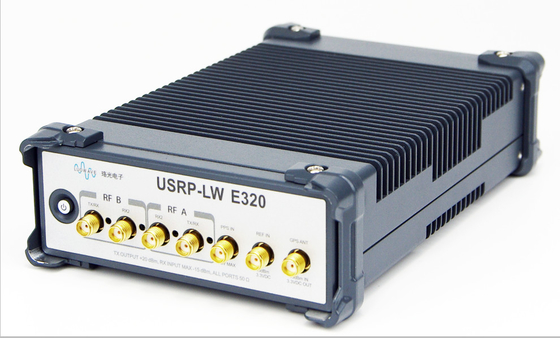

USRP-LW E320 هو ميزة غنية، عالية الأداء المضمنة البرمجيات المحددة الراديو (SDR) الجهاز الذي يتضمن تحسينات الأمثل في معالجة التدفق، المزامنة، التكامل،استرداد الأخطاء، وقدرات الإدارة عن بعد.
أجهزة الاتصال اللاسلكيمجهزة بمستقبلات الراديو الراديوية AD9361 تدعم تكوين 2 × 2 MIMO
نطاق التردد:70 ميغاهرتز إلى 6 ميغاهرتز مع عرض النطاق الترددي الفوري يصل إلى 56 ميغاهرتز
وحدة المعالجة:Xilinx Zynq-7045 SoC يجمع بين تسريع FPGA وحدة المعالجة المركزية ARM ذات النواة المزدوجة لنظم التشغيل المستقلة أو التعاونية
راديو غنو
المواصفات
|
المعلم الراديوي |
إمدادات الطاقة |
||
|
IIP3 (في NF نموذجي) |
-20 ديسيبل |
التيار الداخلي لجهد الدخول المباشر |
10-14 V,3 A |
|
أقصى قدر من الطاقة |
> 10 ديسيبل |
الحد الأقصى لاستهلاك الطاقة |
30 واط |
|
رقم ضوضاء المستقبل |
< 8.5 ديسيبل |
الحجم |
|
|
معايير وحدة المحول |
الحجم |
173 × 106 × 45 مم |
|
|
معدل أخذ العينات (أقصى) |
61.44 MSps |
بيئة العمل |
|
|
قرار ADC |
12 بت |
نطاق درجة حرارة العمل |
0-45 درجة مئوية |
|
معدل أخذ العينات DAC |
61.44 MSps |
نطاق درجة حرارة التخزين |
-40-85 درجة مئوية |
|
قرار لجنة التحكم في المعلومات |
12 بت |
نطاق رطوبة العمل |
10% - 90% |
|
الحد الأقصى لمعدل أخذ العينات من جهاز الكمبيوتر المضيف |
61.44MS/s |
نطاق رطوبة التخزين |
5% إلى 95% |
| المبلغ | USRP-LW X310 | USRP-LW N321 | USRP-LW N310 | USRP-LW N210 | USRP-LW E310 | USRP-LW B210 | USRP-LW B205 (وحدة) | USRP-LW B205 (المجلس) |
| الصورة |
|
|
|
|
|
|
|
|
| نطاق التردد | DC-6GHz | 3MHz-6GHz | 10MHz-6GHz | DC-6GHz | 70 ميغاهرتز-6 جيه هرتز | |||
| لوحة الاصطناعات | دعم اثنين من المجموعات | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | المدمجة في اثنين من أطفال اللوحات (غير قابلة للاستبدال) | دعم واحدة من المجلسات | غير مدعوم | |||
| أقصى عرض النطاق الترددي | 160 ميغاهرتز لكل منها | 200 ميغاهرتز لكل | 100 ميغاهرتز لكل منهما |
عرض 8 بتات:80 ميغاهرتز عرض 16 بت:25 ميغاهرتز |
56 ميغاهرتز لكل | |||
| القنوات لا | 2T2R | 2T2R | 4T4R | 1T1R | 2T2R | 2T2R | 1T1R | 1T1R |
| إد.سي. / دي.إس. |
أجهزة التحكم في المعلومات: ADS62P48 أجهزة الكمبيوتر: AD9146 |
أدوات التشغيل: AD9695B أجهزة تحكم:DAC37J82 |
AD9371
|
أدوات:ADS62P42
|
AD9361 إدسي: 12-بيت 61.44MS/s DACs:12-بيت 61.44MS/s |
AD9364 إدسي: 12 نقطة 61.44MS/s DACs:12位61.44MS/s |
||
| نموذج FPGA | (زيلينكس كينتكس-7 XC7K410T | Xilinx Zynq-7100 SoC FPGA | Xilinx Zynq-7100 SoC FPGA | (زيلينكس سبارتان) XC3SD3400A | Xilinx Zynq 7020 SoC FPGA | (زيلينكس سبارتان 6 XC6SLX150) | (زيلينكس XC7AT200) | زيلينكس أرتكس 7 |
| واجهة البيانات | جيج الميناءبوابة 10GbE،
PCIE x4
|
جيج الميناءبوابة 10GbE،
QSFP ((2*10G)
,A-USB,
ميكرو أمريكي
|
جيج الميناءبوابة 10GbE،
A-USB، ميكرو USB
|
منفذ إيثرنت جيجابيت | منفذ إيثيرنت، USB2.0 | USB30 | ||
| الحجم (ملم) | 290*225*45 | 380*220*45 | 425*220*45 | 225*165*62 | 133*68*26 | 179*127*48 | 107*65*20 | 104*57 |
| سعر الوحدة | 9999 | 23999 | 17999 | 3699 | 5999 | 2199 | 2199 | 599 |
